HP x360 13-ay1051AU キーボード交換

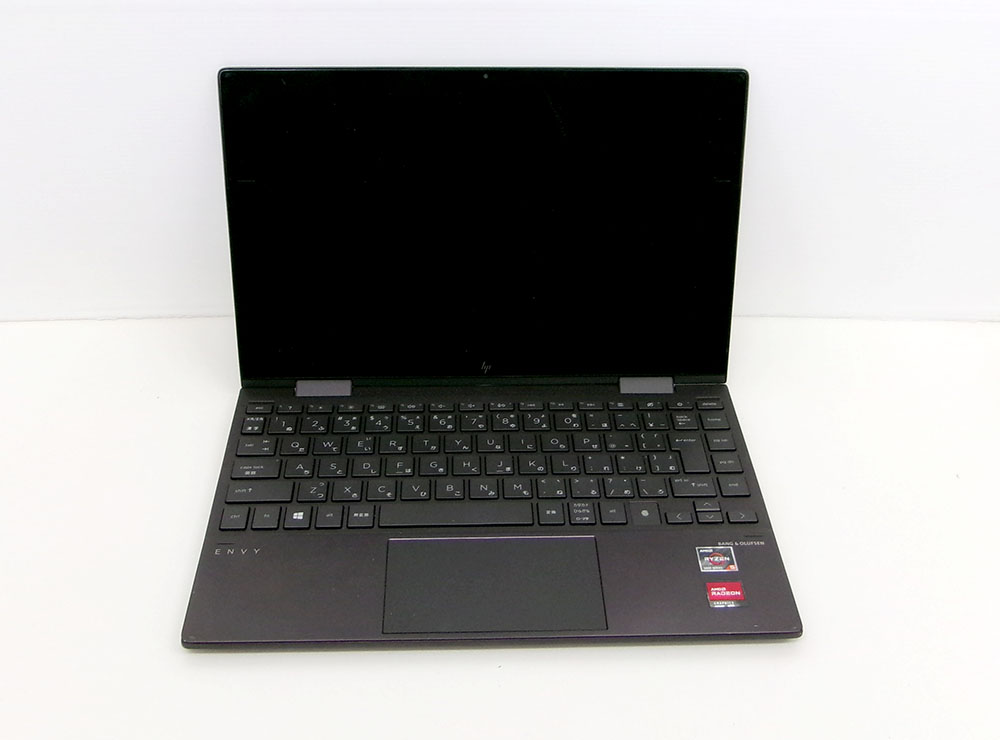

ENVY x360 13-ay1051AU キーボード上部が入力できない

キーボードの上部（数字キー）のいくつかが反応しないので修理を依頼されました。
キーボードケーブルの接触不良でなければ、キーボード交換になるでしょう。

x360のキーボードは内部でリベット止めとなっていますので、時間がかかります。
診断・検証をおこないます。

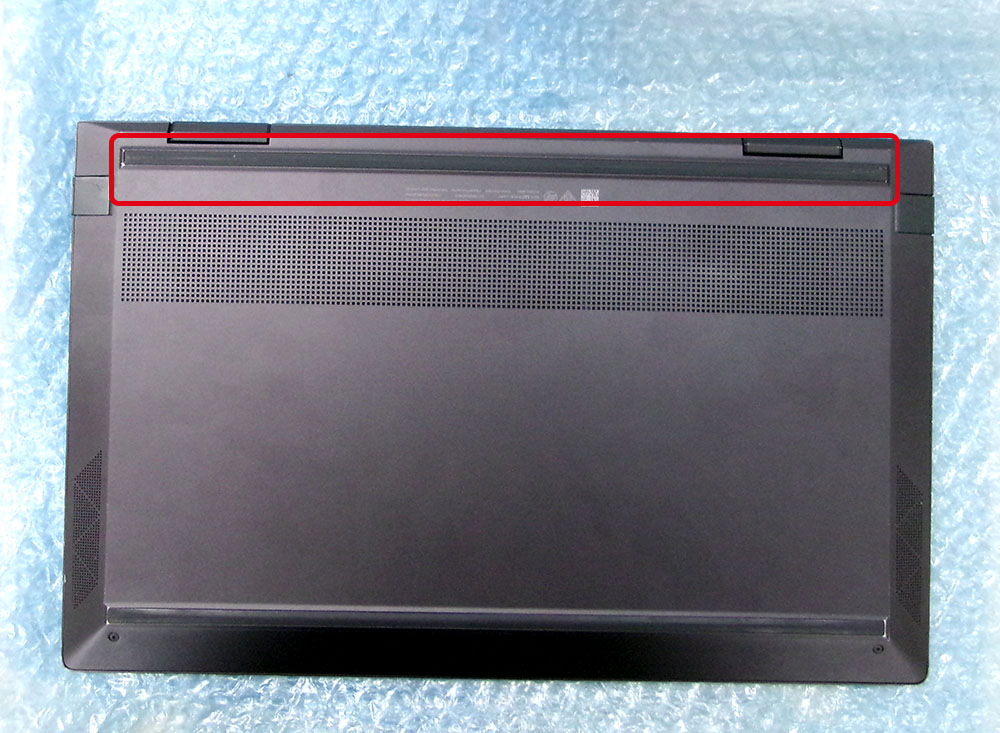

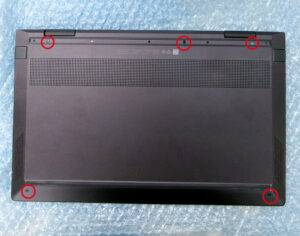

分解は裏面、上側のゴム足を取るところからとなります。

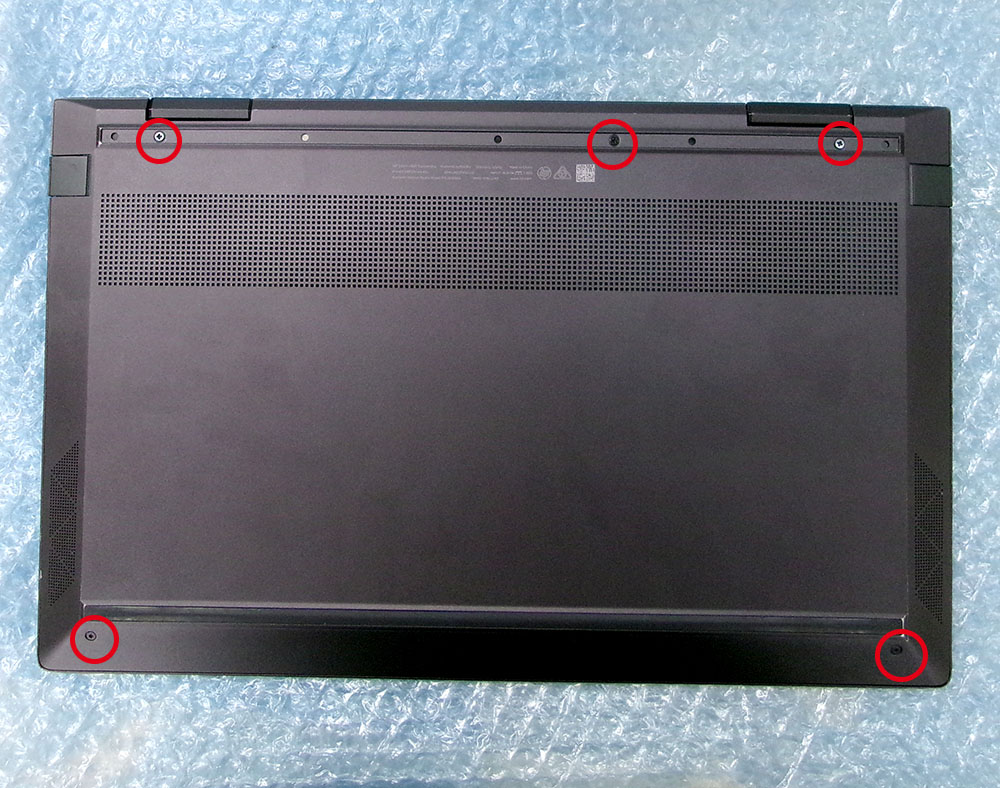

ゴム足を取るとネジがありますので、合計5個のネジを取り裏蓋を外します。

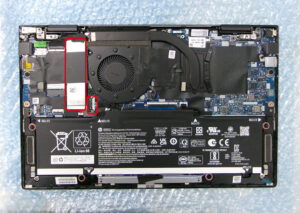

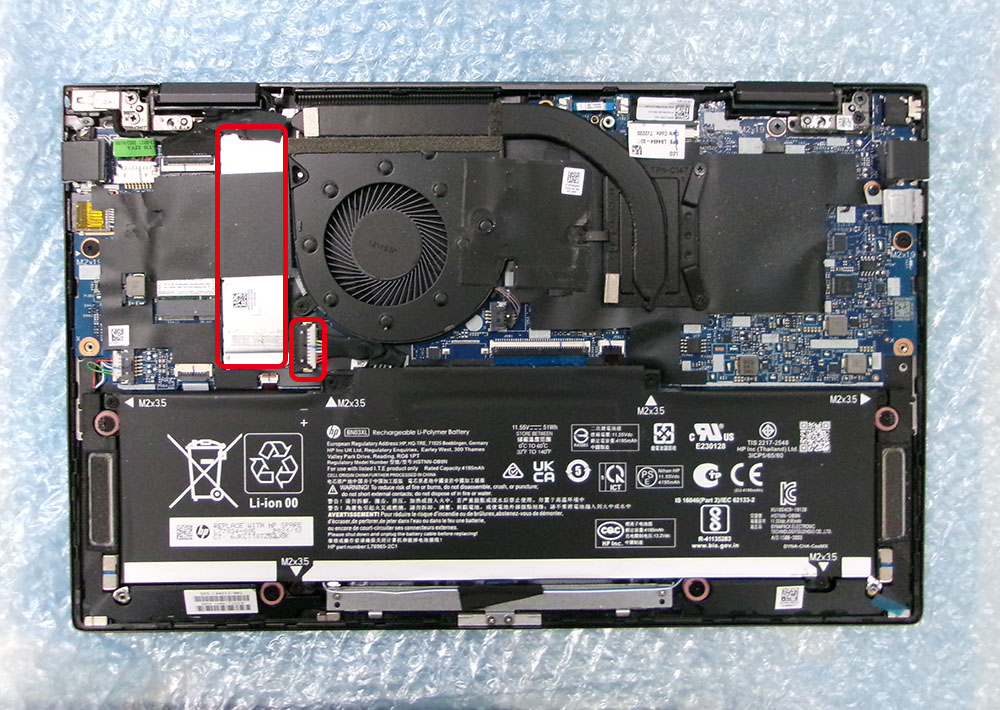

最初にバッテリーコネクターを外します。
バッテリー自体も外し、キーボードケーブルをいったん外してから差し直してみましたが、キーボード入力は改善されませんでした。
キーボード故障で交換する必要があります。

SSDを取り外して検査して正常確認後メモリーテストをおこない、こちらも正常確認できました。

キーボードを探しますがキーボードの形状が少し違うものばかりで、なかなか同じものが見つかりません。
英語版は見つかりますが、キー配置が違うので使用できません。

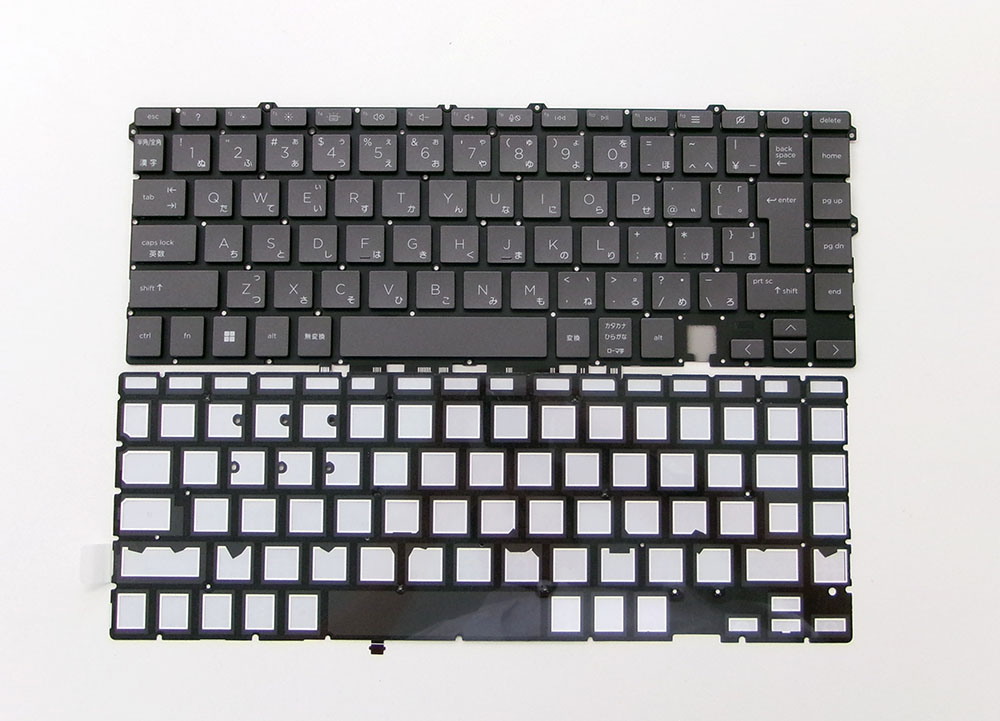

同じものがやっと見つかりましたので、発注・入荷しました。

下側のものはバックライトシートで、貼り付けされていませんでした。

キーボード交換にはマザーボードを取り外さないとなりません。

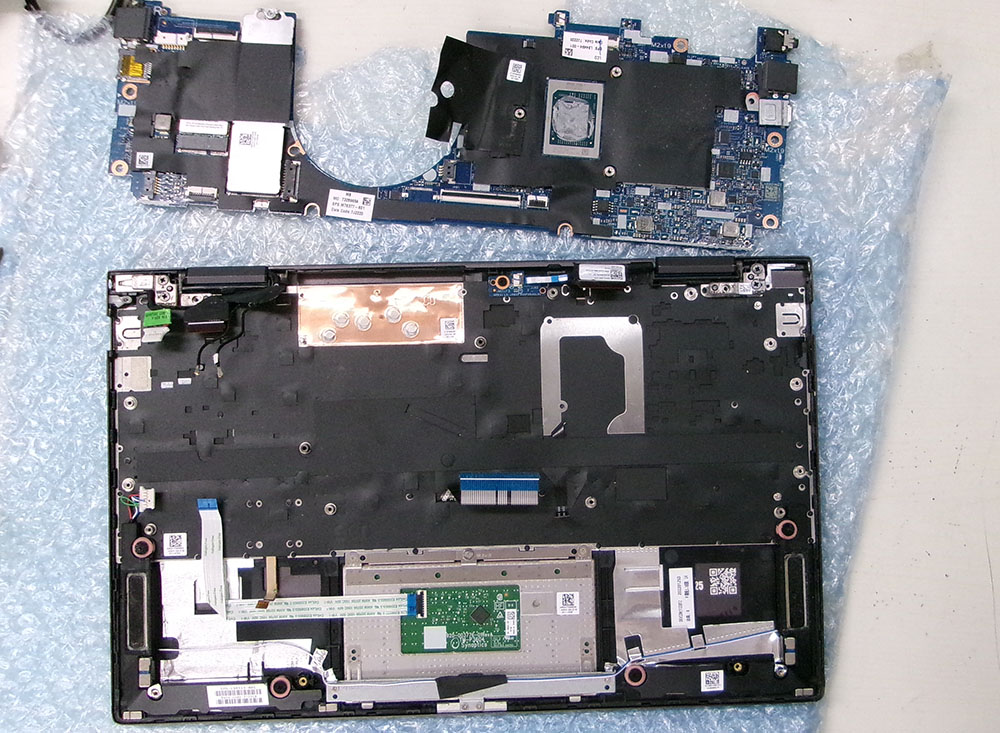

マザーボードを取り外した後、液晶上半身を取り外して作業をおこないます。
黒いシートに覆われている金属の補強板があります。
樹脂リベットを削って金属カバーを取り外します。

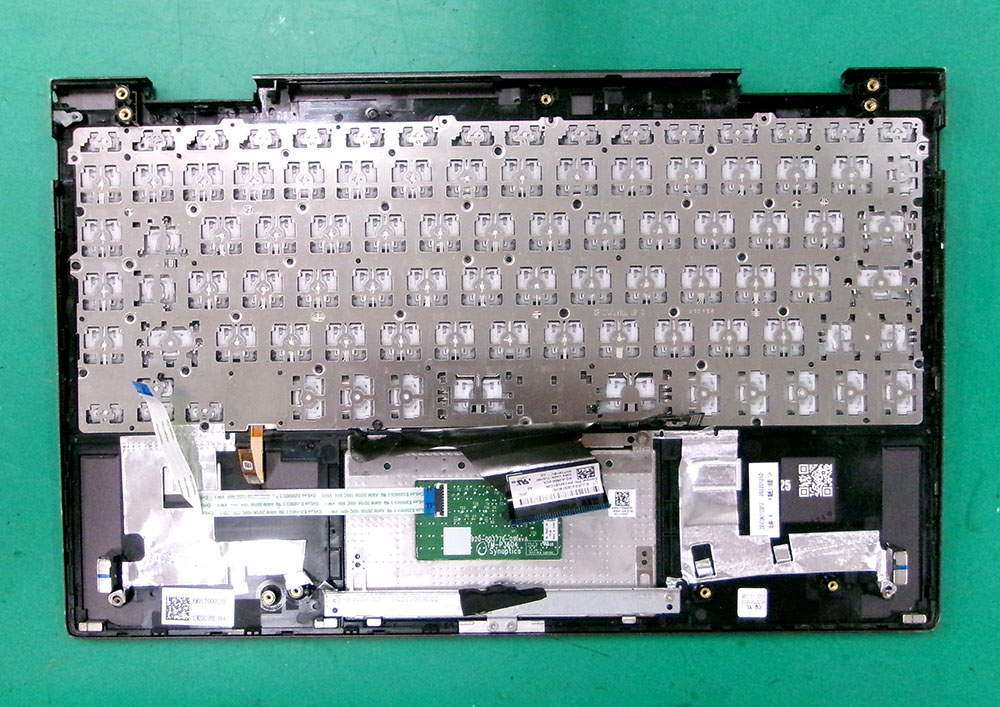

バックライトシートまで外した後の写真です。

こちらも樹脂リベット止めですので、リベットを削ってキーボードを剥がします。

キーボードを穴にはめてから、リベットを再建して貼り付けをおこないます。
バックライトシートを貼り付けてから、金属カバーも同様に貼り付けします。

この作業はなかなか大変でかなりの時間を要します。
細かくて数が多いので非常に肩のこる（文字通り）作業です。

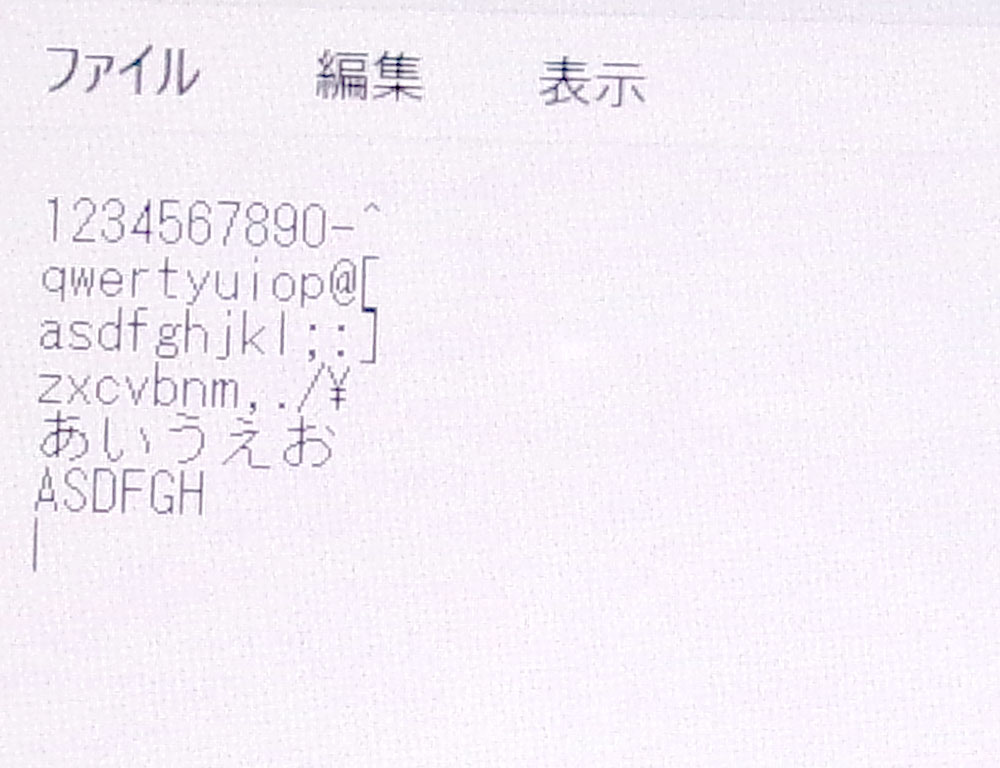

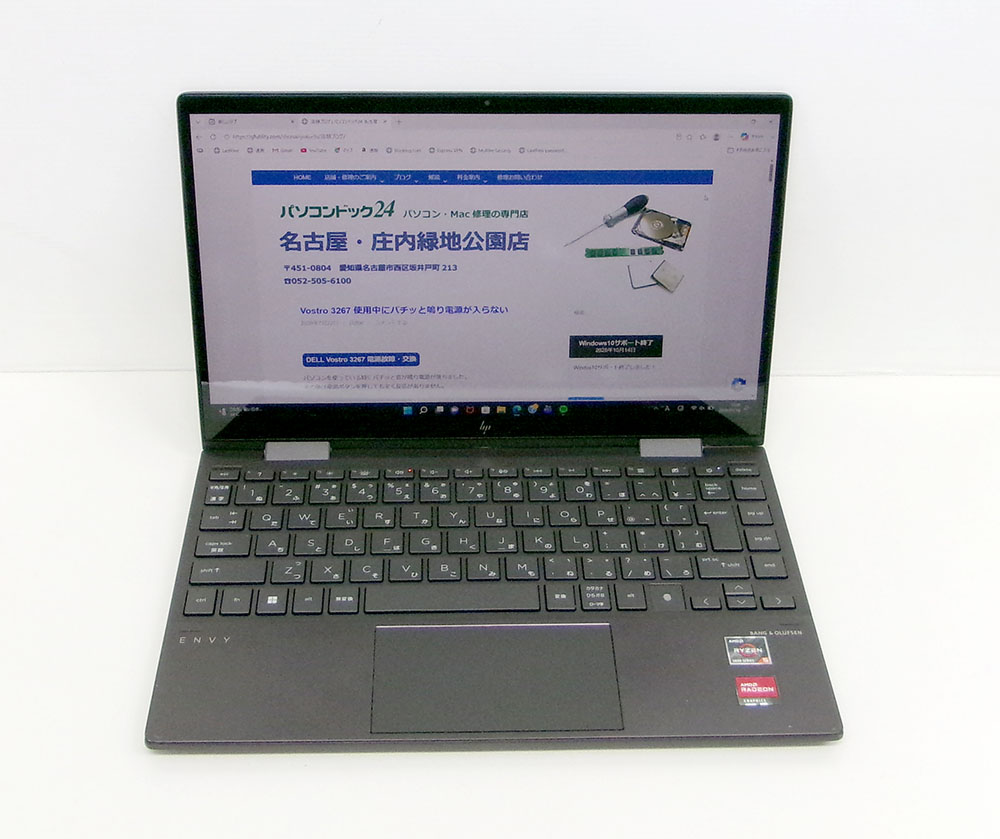

終了後本体を組み戻し、Windows起動の上でキーボード入力を確認します。

書き忘れていますが、マザーボード分解の前にキーボードケーブルのみを繋いで入力の正常確認はおこなっています。

完全に組み戻してからカメラ確認やWiFi等の確認をおこない、正常確認できましたので修理完了となりました。
