HP 630G10 (8X145PA) 液晶に残像・横線が出る

HP EliteBook 630G10 (8X145PA)液晶不良・交換

液晶パネルに横線が出たり、残像が残ったりすると修理のご依頼がありました。
店頭で見たときは起動途中の残像が、起動後のデスクトップ画面で薄く残像で起こっていました。

起動後も上部にラインが入ったようになります。
液晶不良のようなので液晶パネルを仮のものに変えてみて確認します。

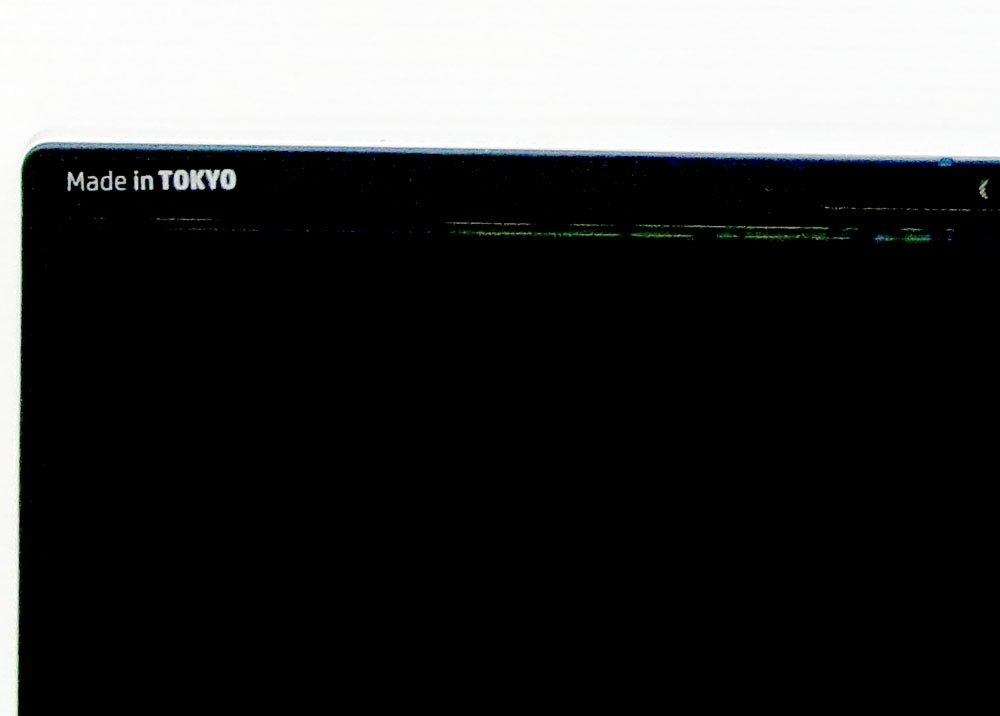

症状写真で取れたのは上部の横線ですが写真ではわかりにくく、黒い画面で上部にラインが出ているものぐらいです。

液晶は表示不良ですが、映りはしますので先にメモリーテストをおこない、メモリーの正常を確認しました。

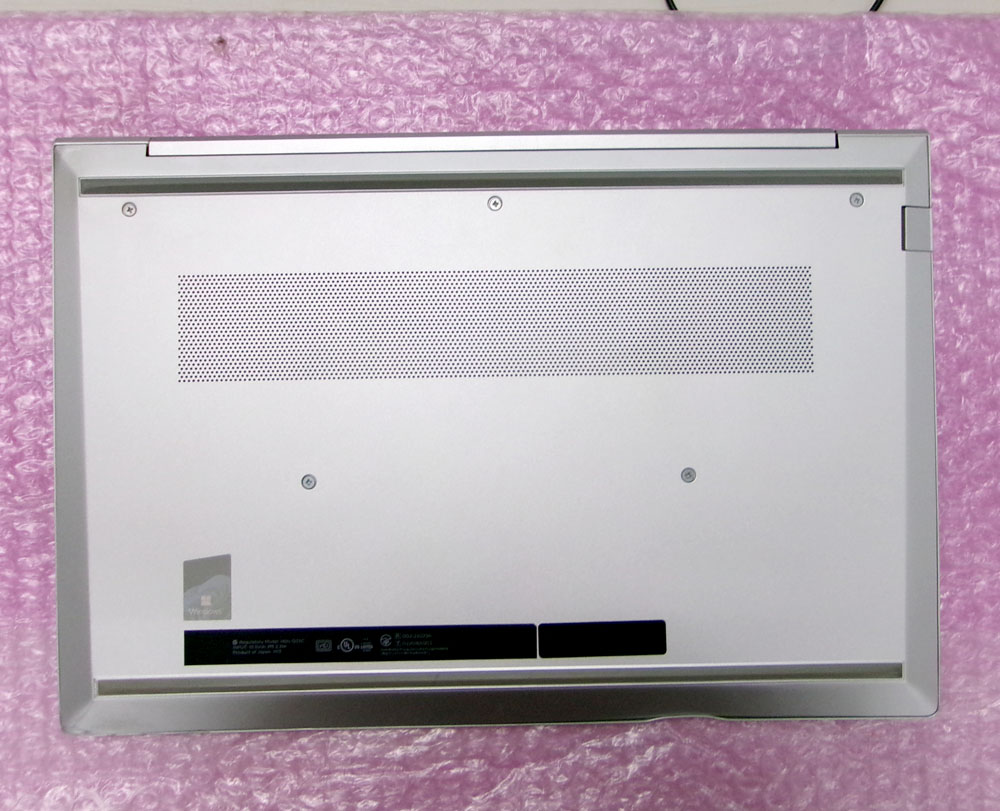

裏面の写真でわかりますが、手前の部分のフレームがへこんでいます。
落下させたことがあるそうなので、衝撃による液晶不良の可能性が高そうです。

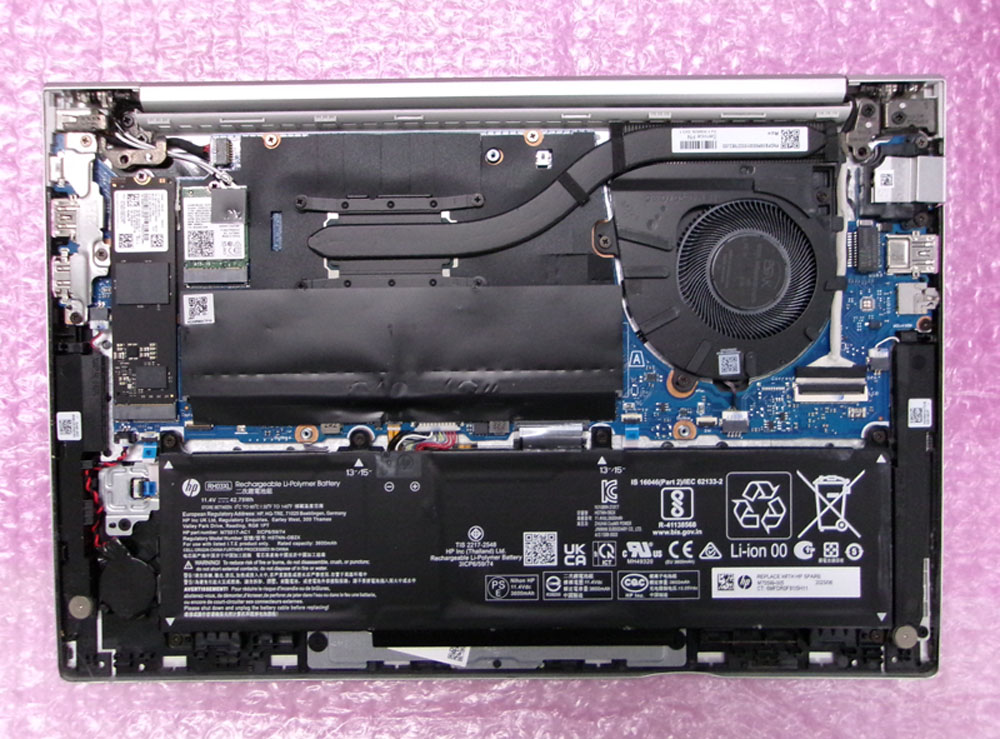

裏蓋のネジを取って裏蓋を外し、内部にアクセスします。

バッテリーを取り外してからSSDを取り、検査してから環境保全のためコピーを取っておきます。

液晶を交換してみるため、分解を進めます。

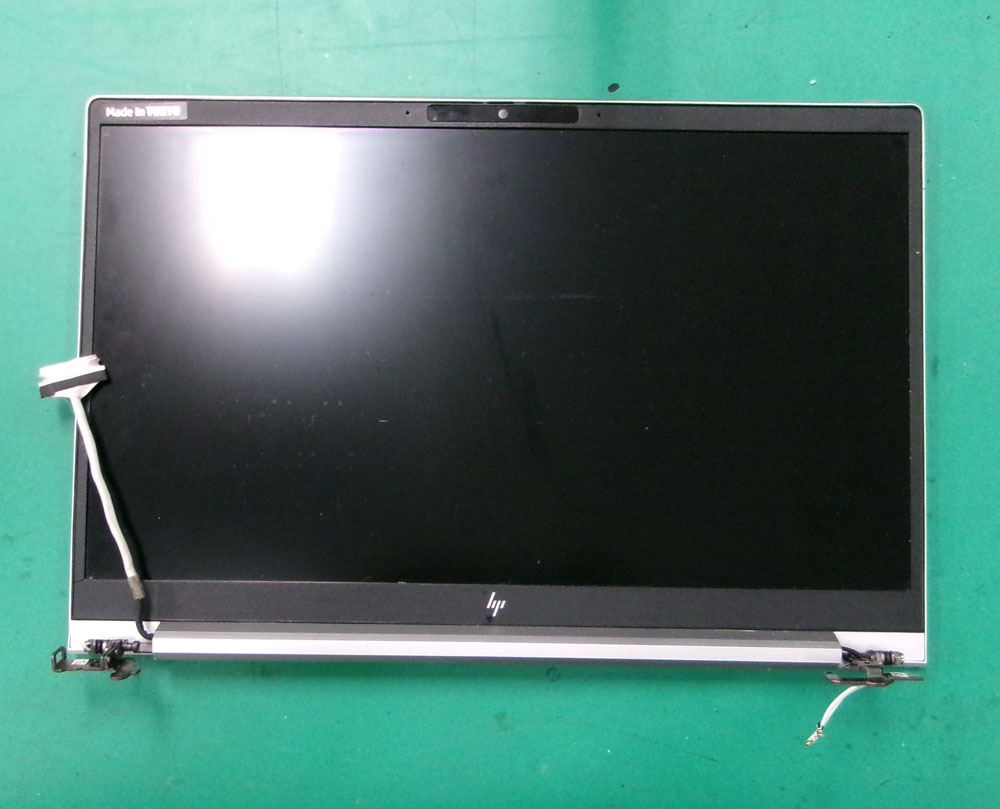

ディスプレイケーブルのコネクターとWiFiケーブルを外してから、ヒンジ部のネジを取り液晶上半身を分離させます。

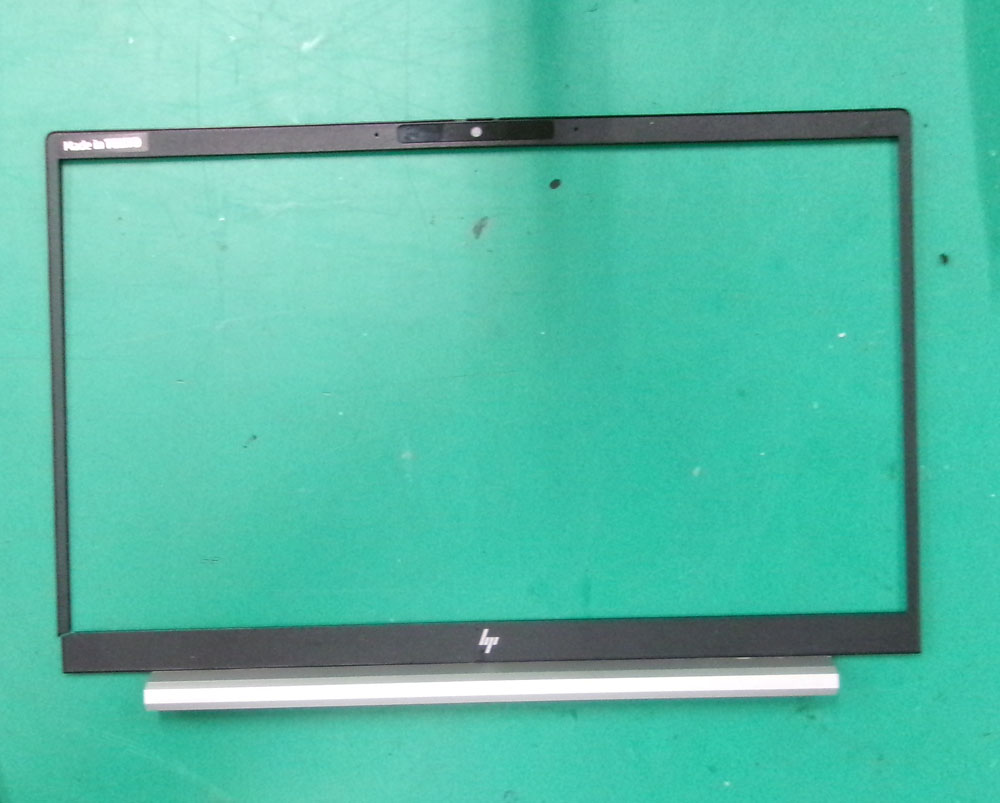

ベゼルは両面テープで貼り付けられていて、非常に薄い上落下の関係か左下の部分が破損していました。

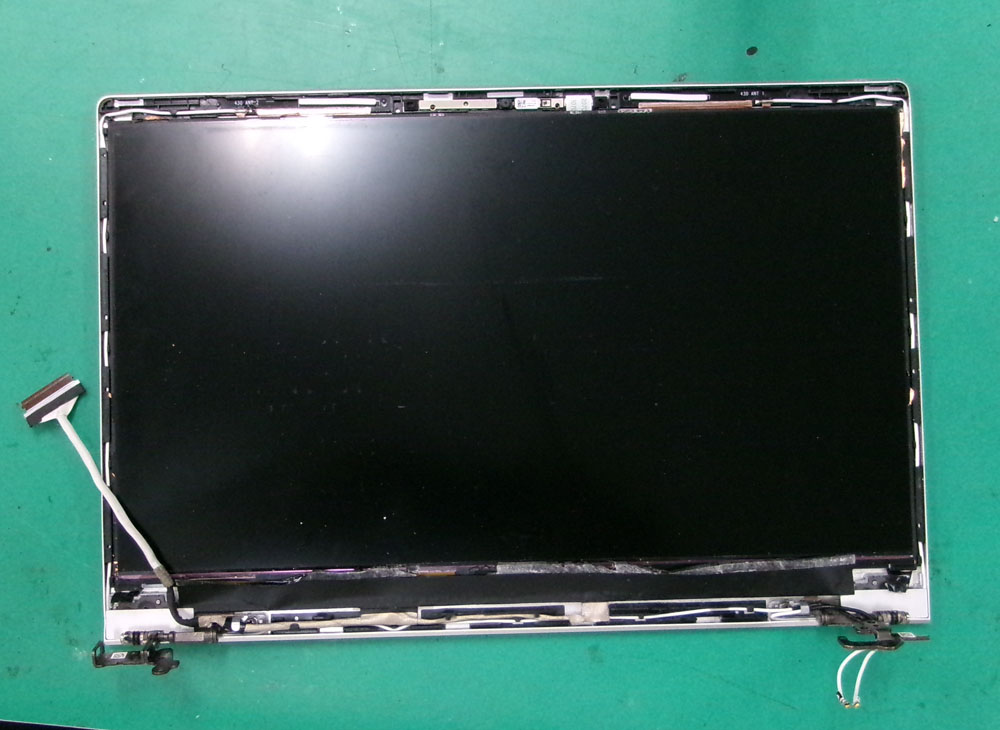

液晶パネルは両面テープ貼りでした。

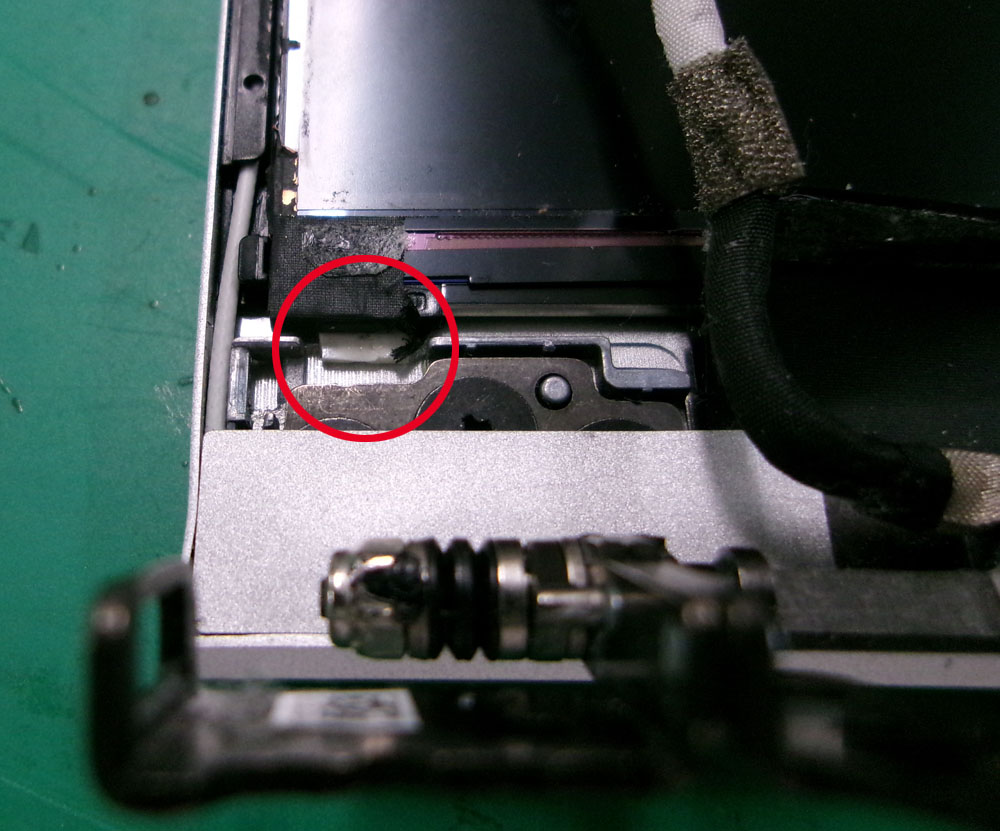

両面テープは非常にわかりづらく、白いテープ端が少しだけ出ています。

これを引っ張りだして伸ばして剥がします。

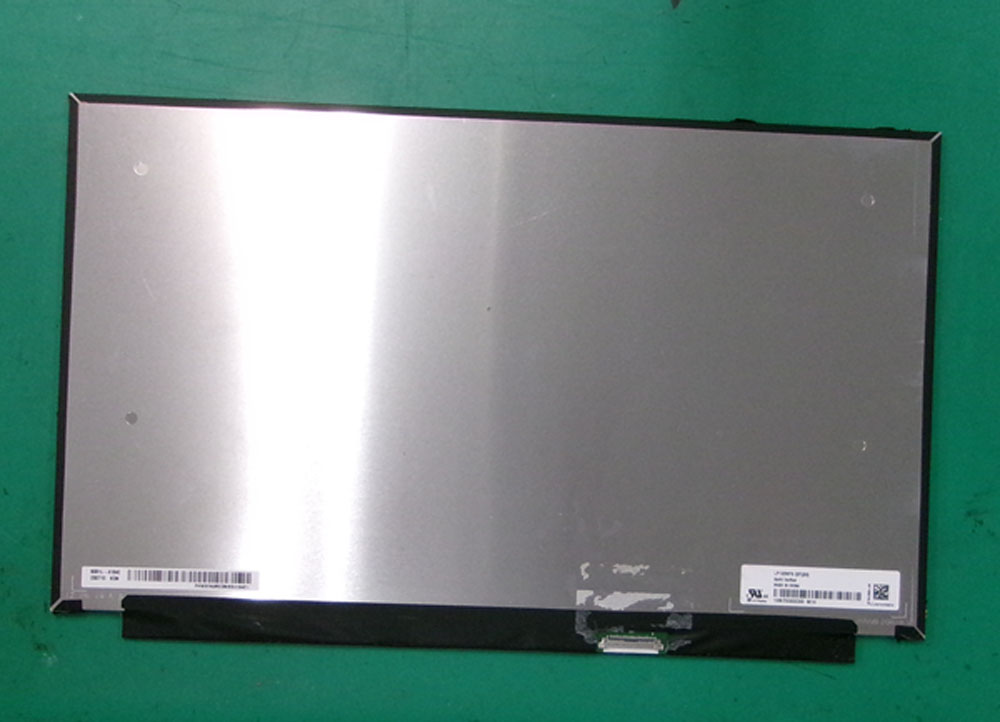

液晶パネルが外せました。

検証用液晶パネルを取り付けてみると表示は正常に戻りましたので、液晶不良が確定しました。

液晶パネルの型番を確認して同等品を発注します。
コネクターは同じでも、写らない機種もありますので基本的に同じものを取り寄せます。

パネル入荷後、仮組みで正常表示を確認します。
確認後に専用の両面テープを使い貼り付け固定します。

ベゼルも貼り付けて全体を組み戻します。

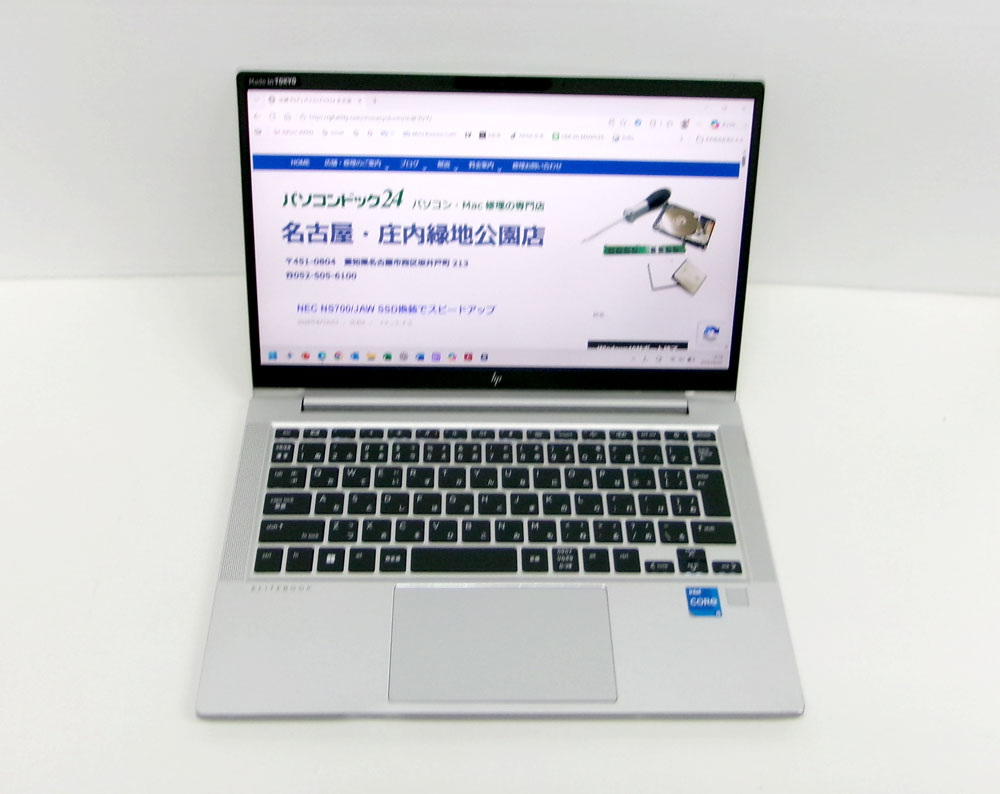

カメラなどもチェックして修理完了となりました。
