富士通 FMVA53F3BJ 液晶交換

富士通 LIFEBOOK FMVA53F3BJ AH53/F3 液晶割れ

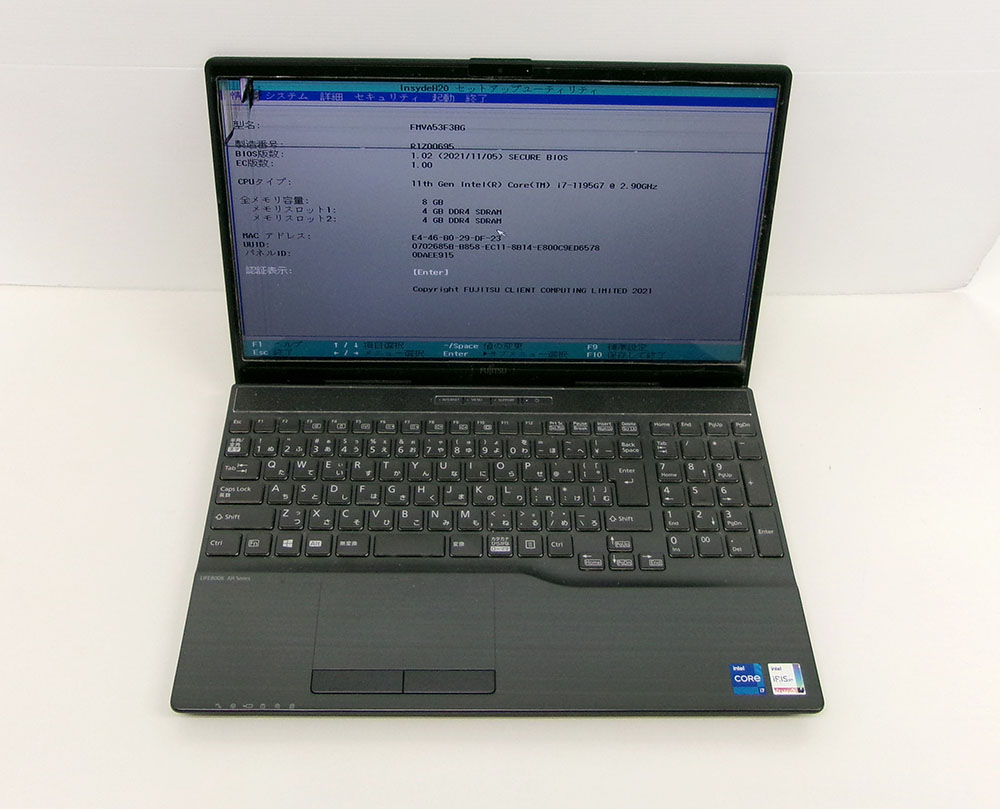

画面に横線が入ると言うことで、ノートパソコンをお預かりしました。
店頭で確認すると、左上部に割れがありました。

この状態ですので、単純に液晶交換すれば問題なく使用できると思います。
パーツを発注するためには、パソコン型番ではなく液晶パネル自体の型番を確認する必要があります。

液晶パネルまで確認する前にSSD等を確認します。

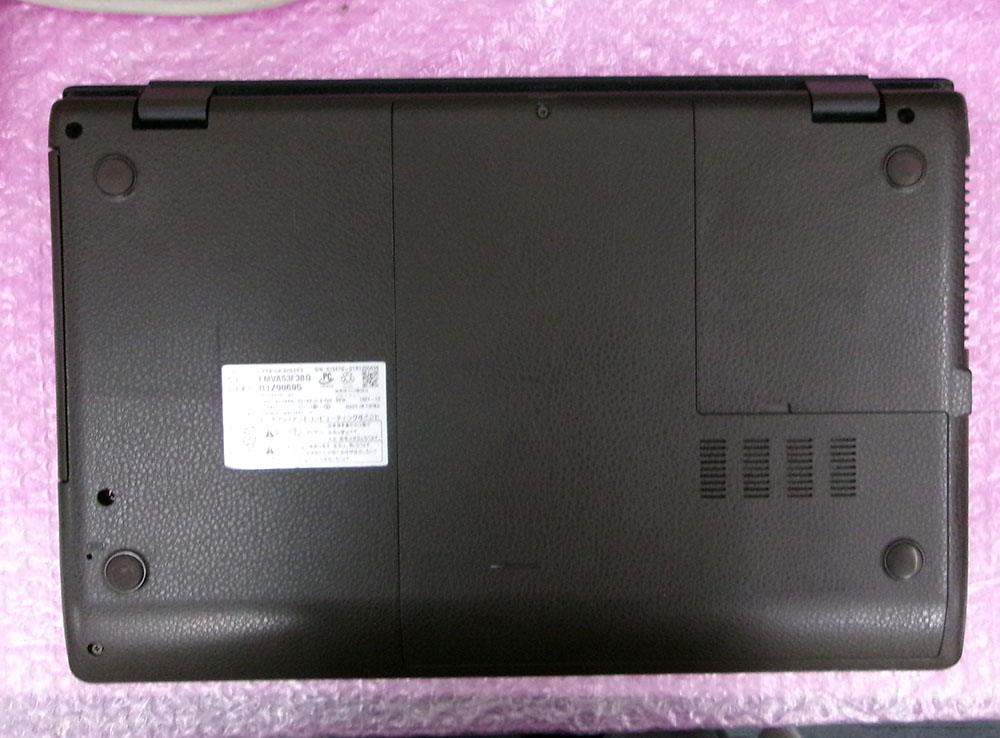

裏側のメンテナンス用蓋を取り外します。

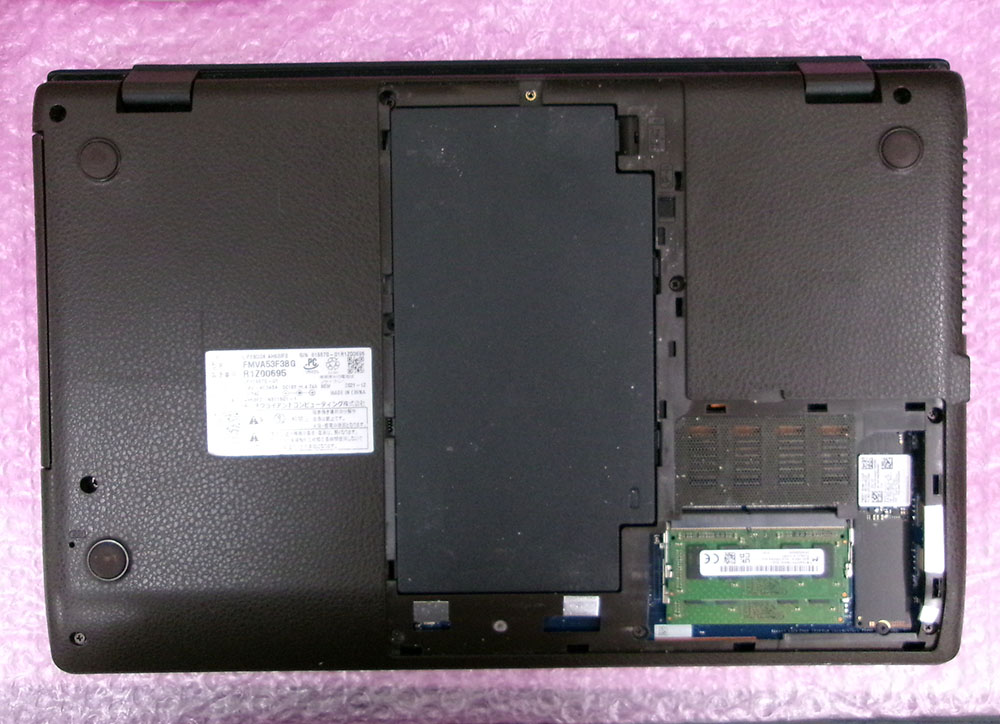

バッテリー・メモリー・SSDが現れます。

バッテリーを取り外してからSSDを外します。
SSDのSMARTチェックをしてから保全のためSSDのコピーを取っておきます。
液晶は割れていますが、メモリーテストは表示できたのでメモリーの正常確認はできました。

液晶パネルを確認するため分解を進めます。

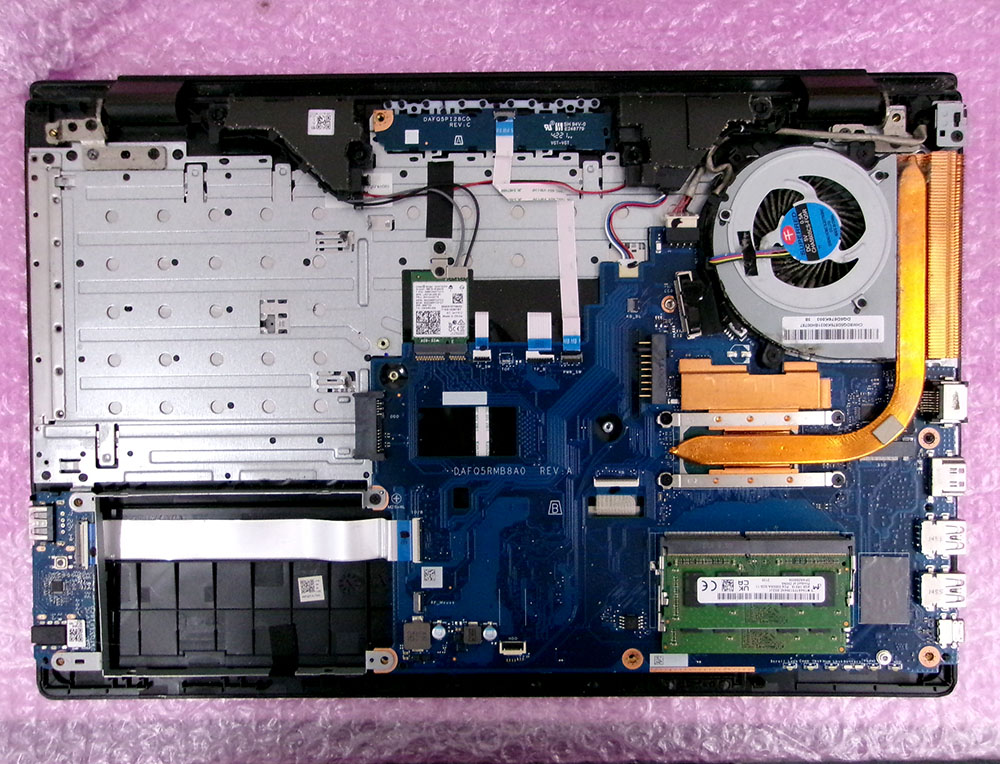

裏蓋のネジを取り裏蓋を外します。

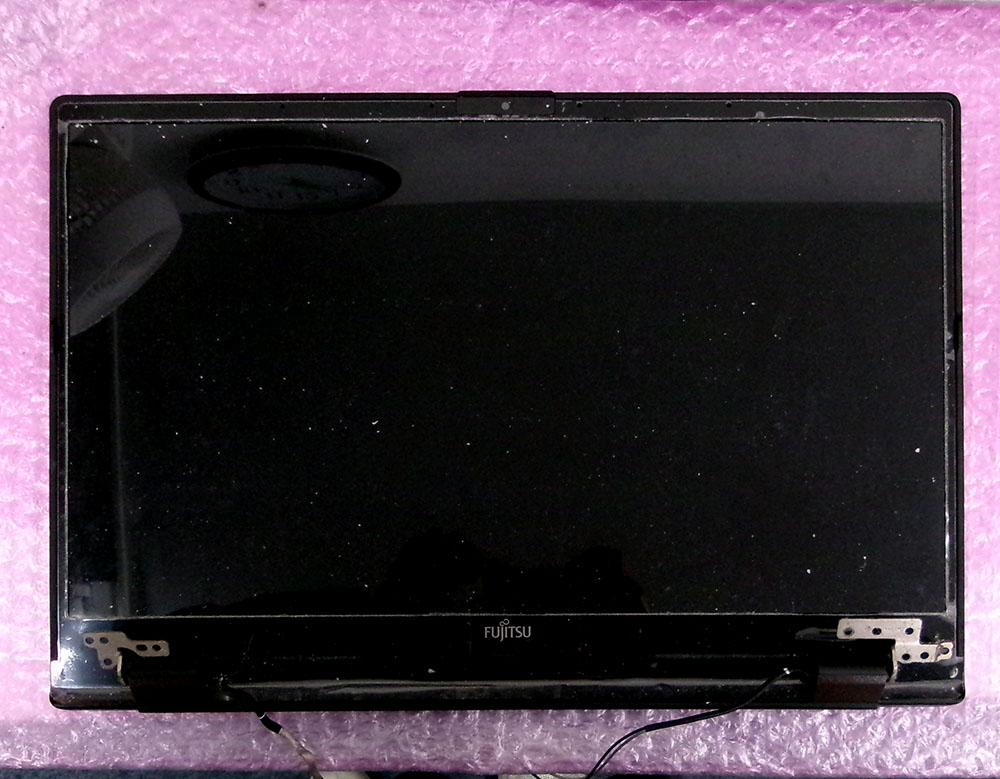

ヒンジネジとディスプレイケーブルコネクター・WiFiケーブルを取って、上半身が分離できました。

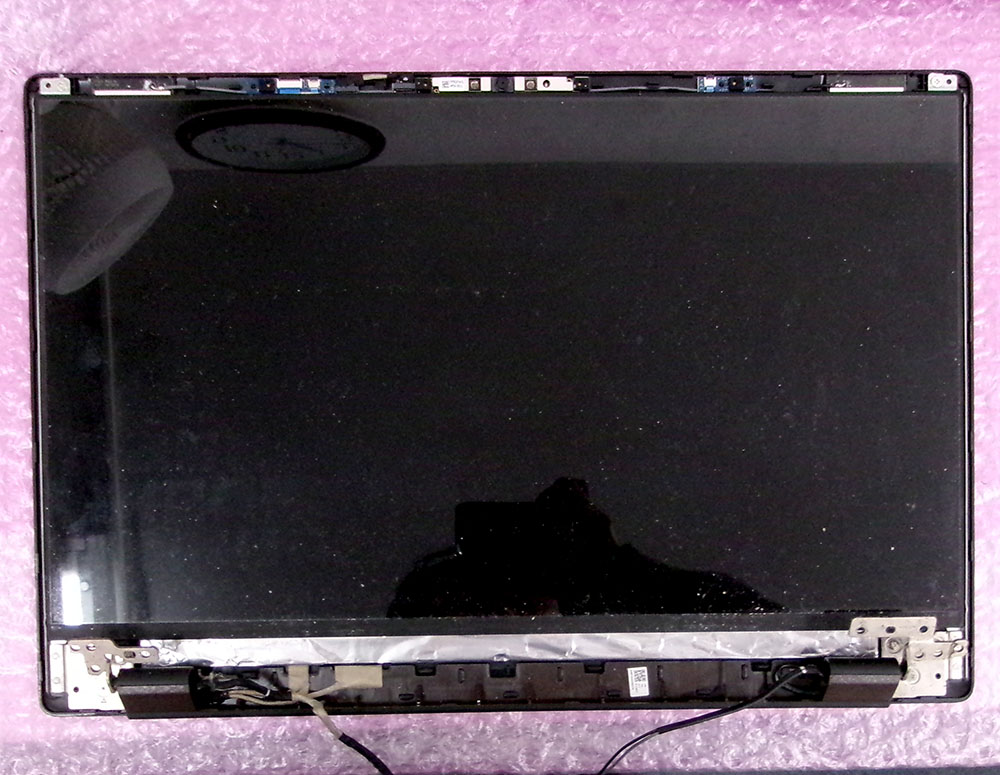

ベゼルを慎重に外してから、液晶パネルの上下の金具のネジを取ります。

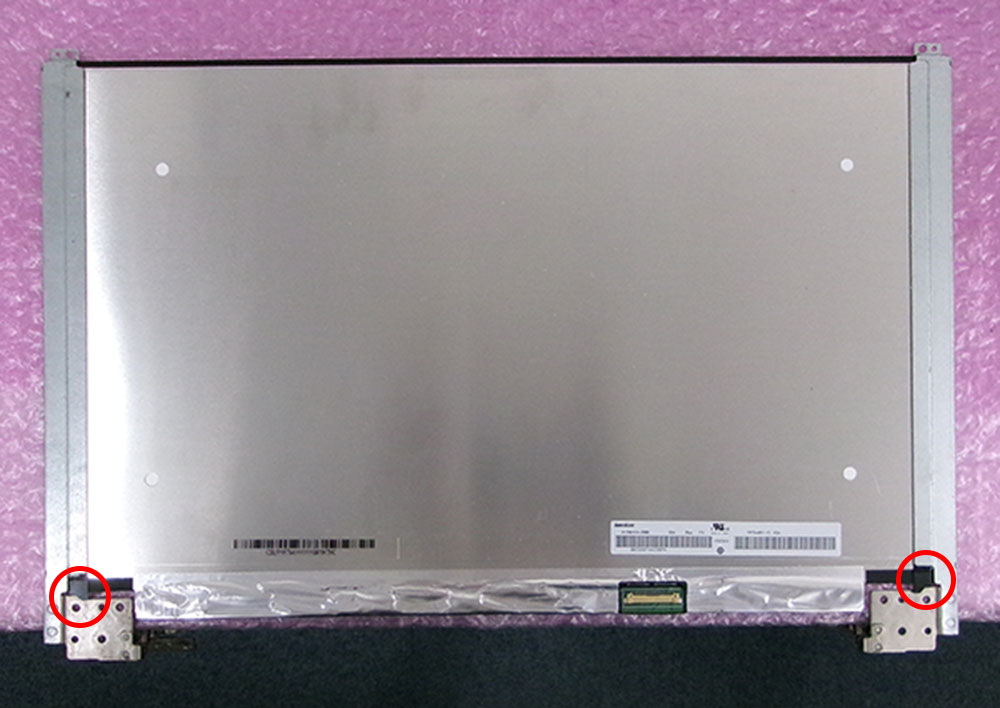

液晶パネル自体にネジはありませんが、左右の金具にパネルが貼り付けられていますので、金具ごと取り外します。

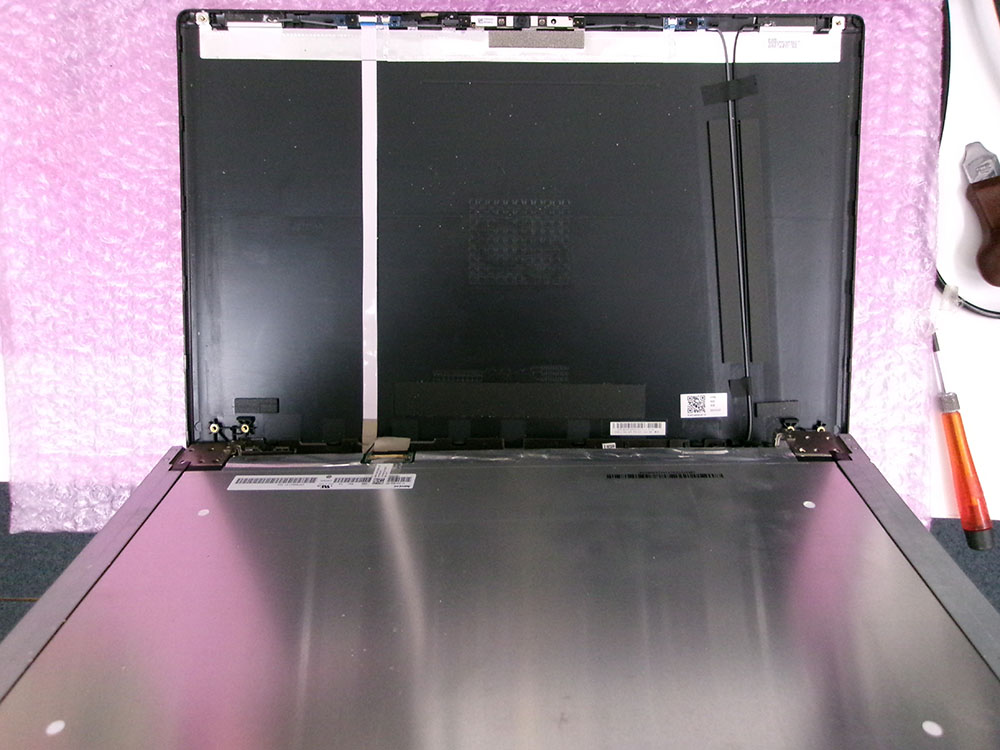

ディスプレイコネクターを外してパネル型番が確認できました。

金具部分の裏側下部に両面テープの取り外し用のベロがありますので、ゆっくりと引き出し伸ばしてテープを剥がします。
これで完全に液晶パネルが分離できました。

パネルの型番が確認できましたので、見積もりを出しオーナー様に了解をいただきました。
液晶パネルは国内発送品が見つかりましたので、スムーズに入荷しました。

仮組みで正常に表示されるのを確認してから、テープで貼り付けて組み戻します。

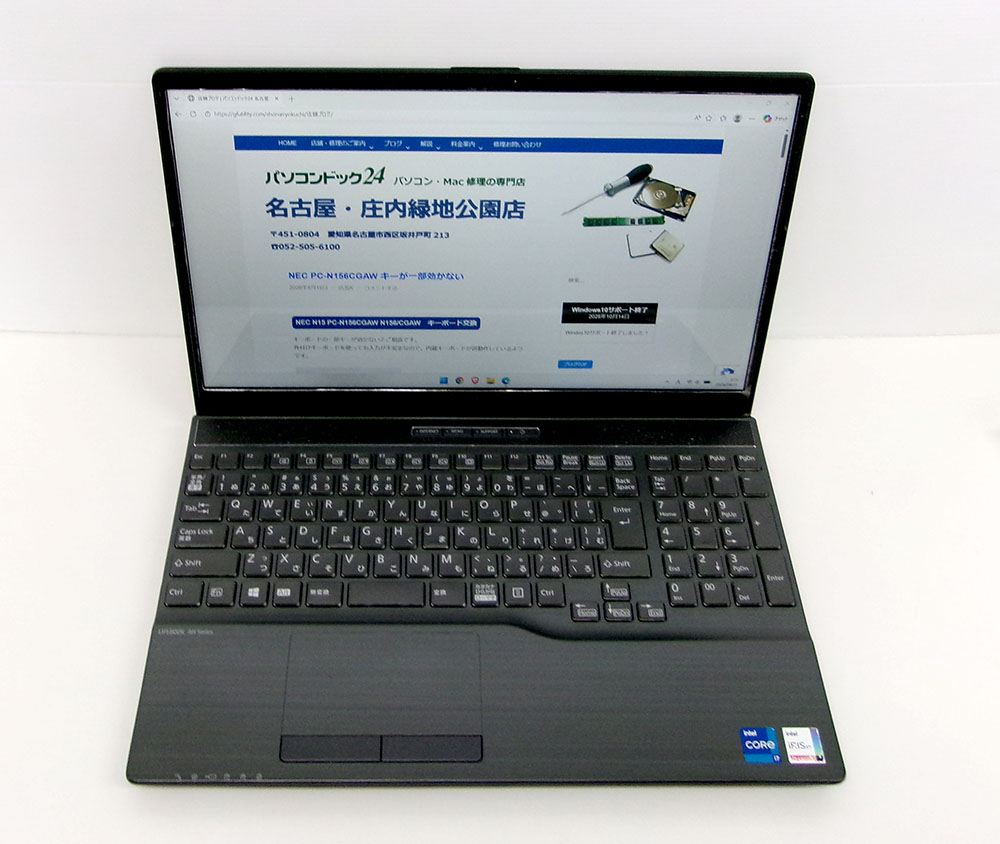

組み戻してからしばらく点灯・表示確認をおこない、そのほかの機能も確認します。
問題ありませんでしたので修理完了となりました。
