富士通 AH50/F3 ACアダプターピン折れ

富士通 FMVA50F3W AH50/F3 電源ジャック交換

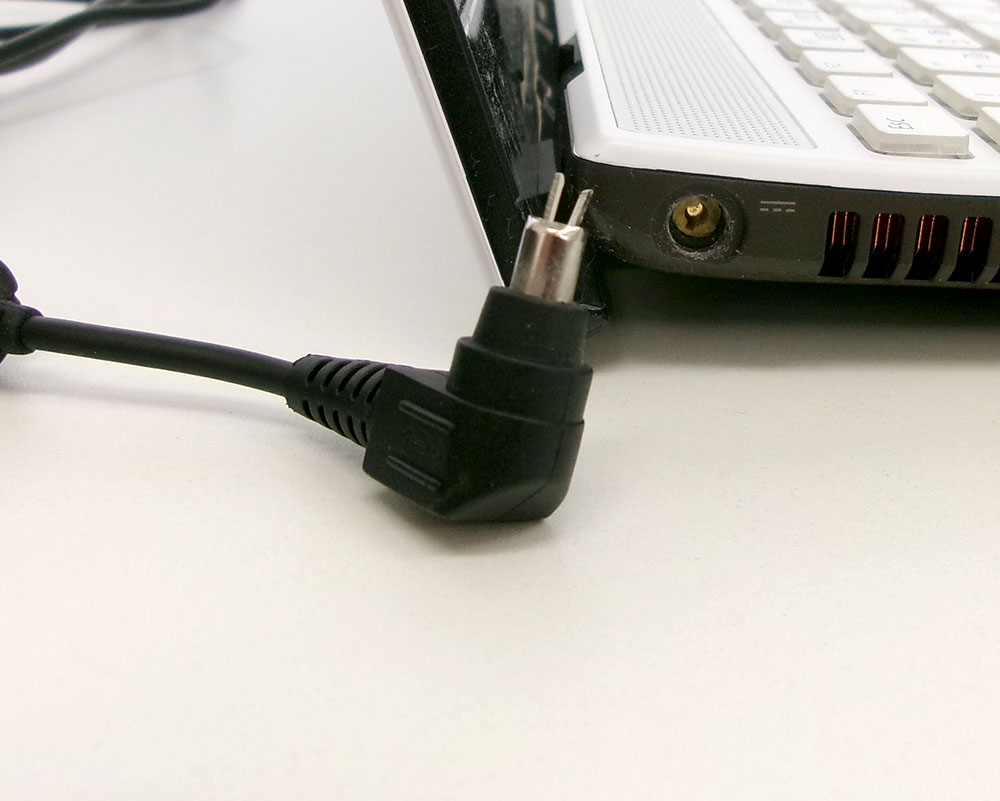

ACアダプターを挿したままで落下してアダプタープラグが折れてしまい、本体側に先端が残ってしまった。
アダプターのプラグは見事に折れていますので、当店にある中古純正アダプターに交換します。

本体側の電源ジャックも交換できるタイプであれば交換で対応します。

電源ジャックはケーブルで繋がっているものと、マザーボードにハンダで直付けされているものがあります。
富士通のこのタイプのパソコンは通常ケーブルタイプですが、分解して確認していきます。

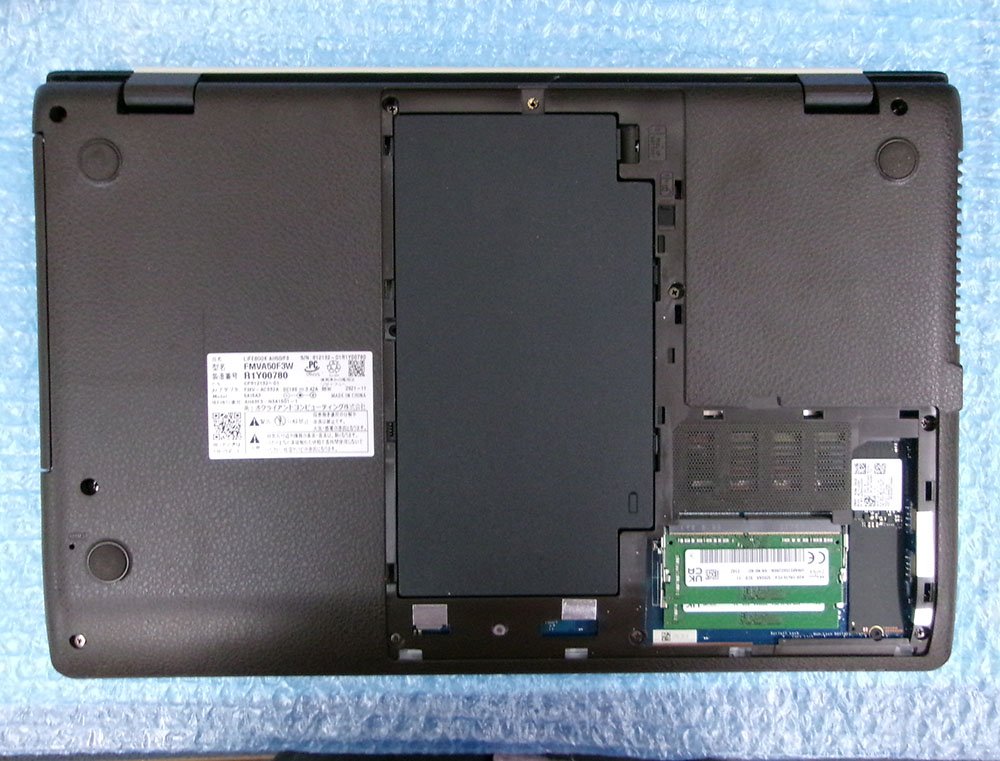

裏側のメンテナンス用蓋を取るとバッテリー・メモリー・SSDがあります。

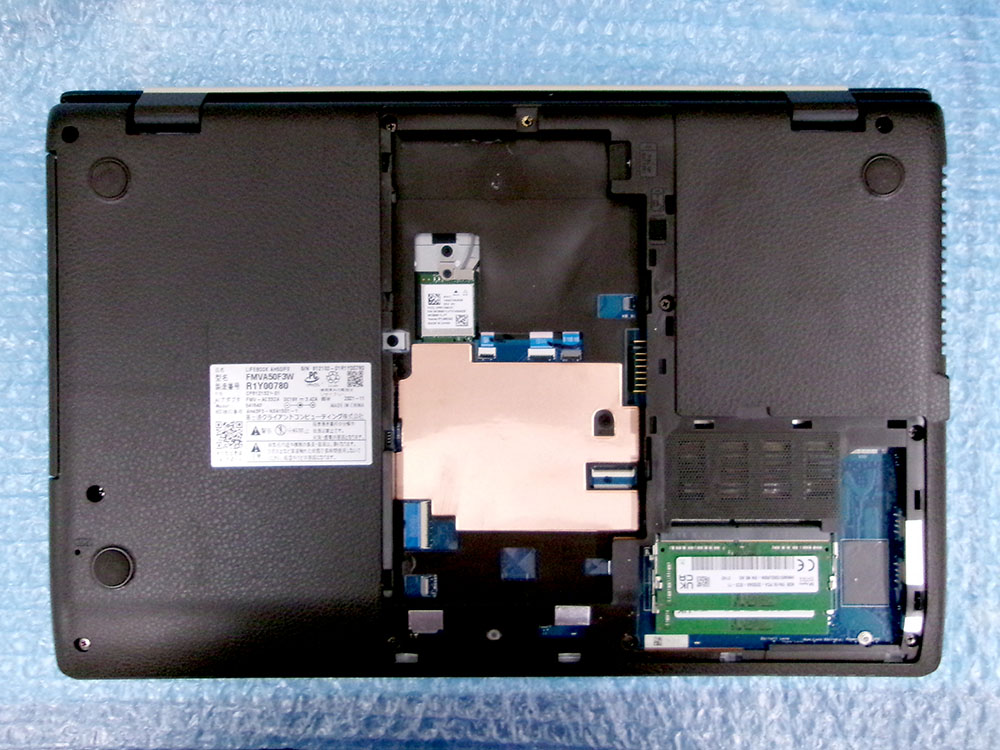

バッテリーを取り外してからSSDを取り外します。

SSDの検査で正常確認ができました。

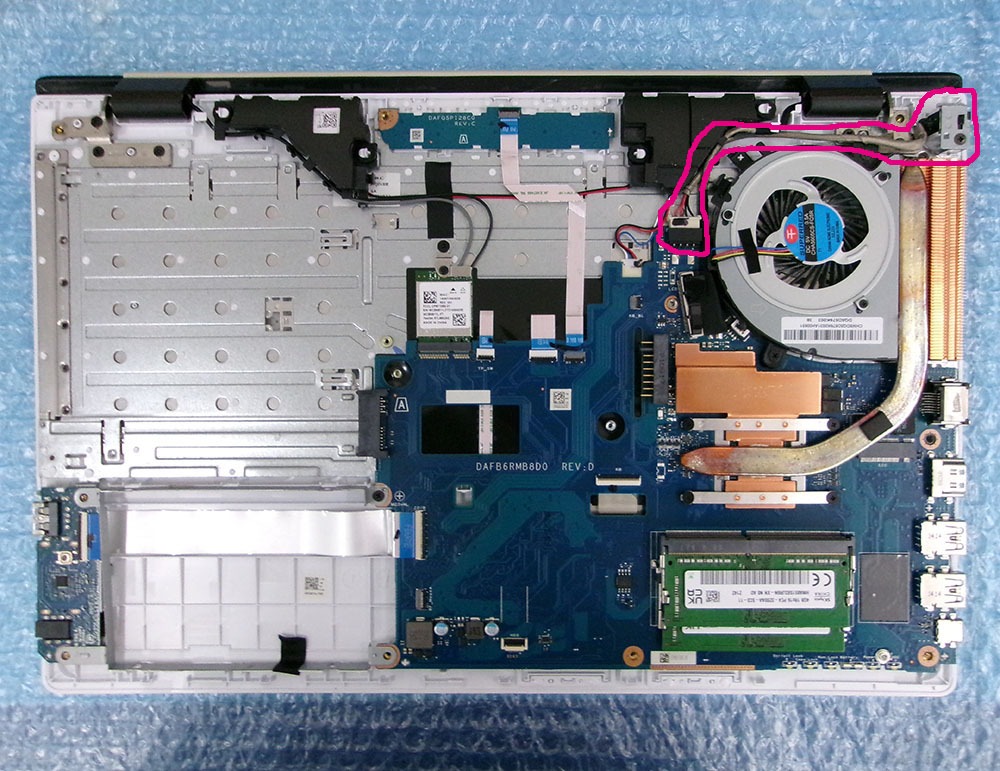

電源ジャックを確認するため分解を進めます。

電源ジャックはケーブルタイプですので、合うものがあればそのまま交換できます。

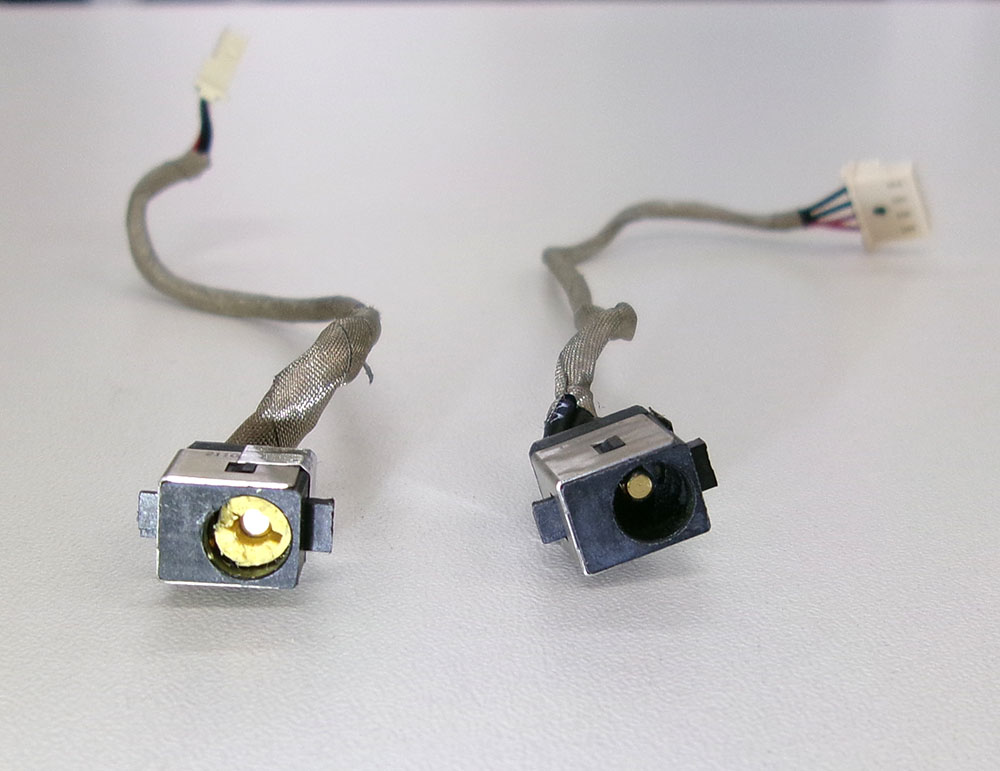

確認してみたら、中古の電源ジャック在庫にジャック形状とマザーボード側のコネクター形状が同じものが見つかりました。
ケーブルの長さが若干違いますが、そのまま交換ができました。

ジャック形状は同じでもマザーボードコネクター形状が違うときは、ケーブル切断の上ハンダでつなぎ替えをしますが、今回はその必要はありません。

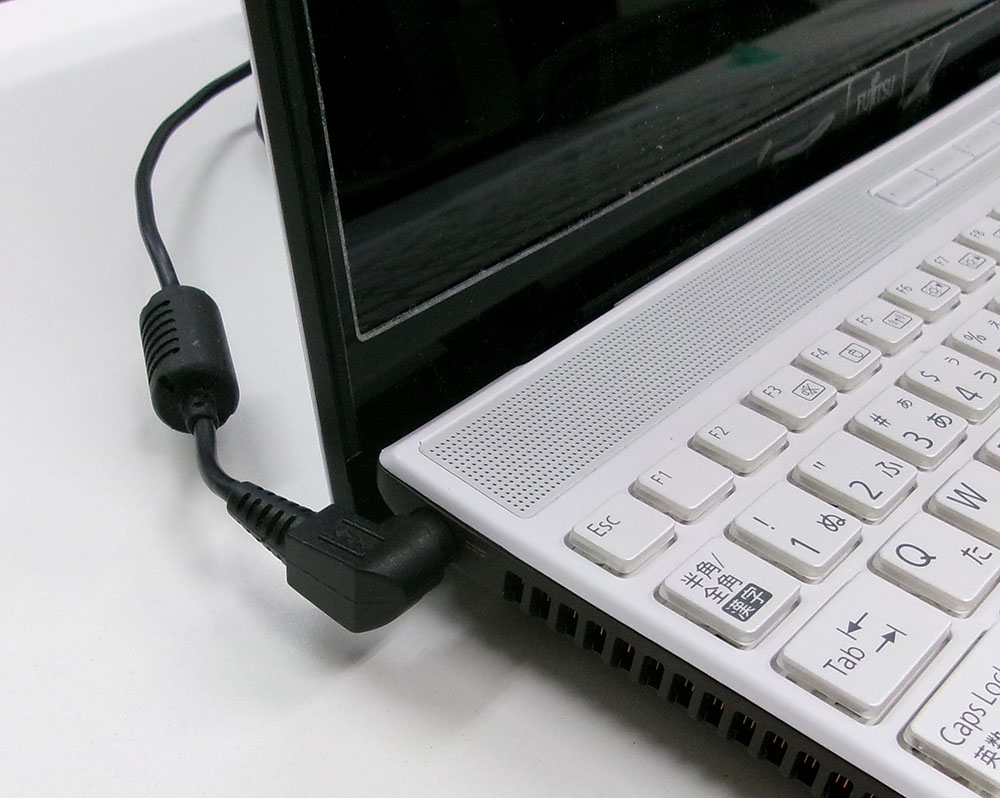

パソコンを組み戻して差し込みを確認します。

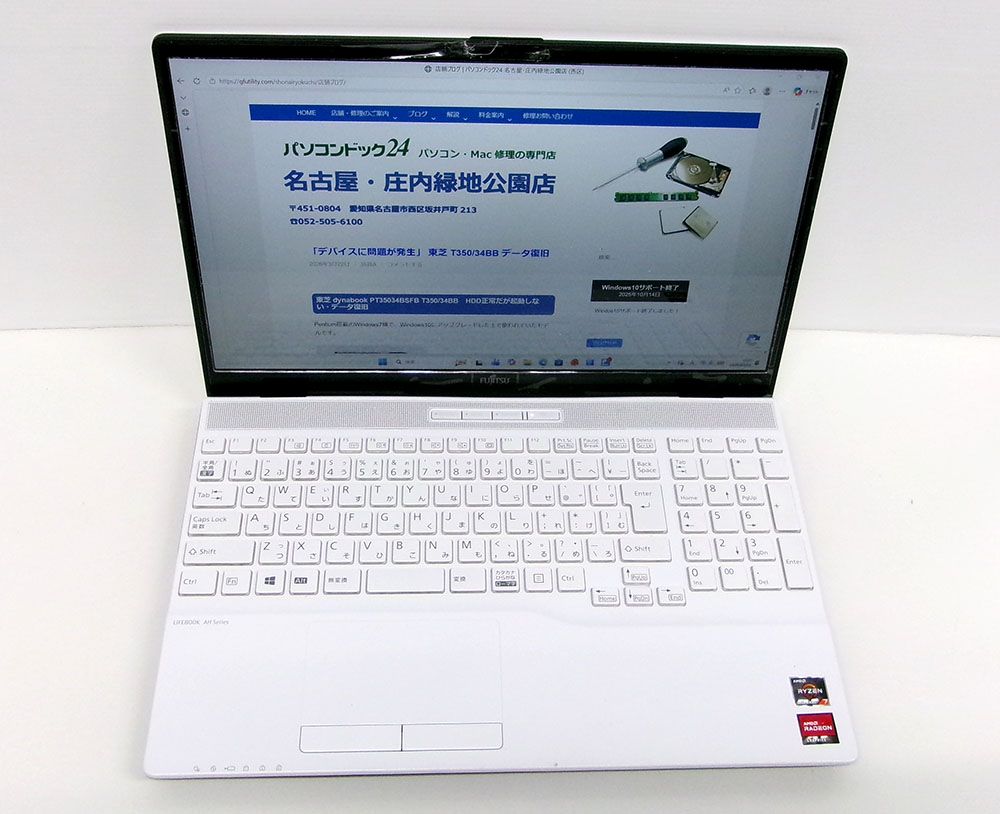

当店のACアダプターを使って、電源投入と起動も確認できました。
この段階でメモリーテストをおこない、メモリーの正常確認もできました。

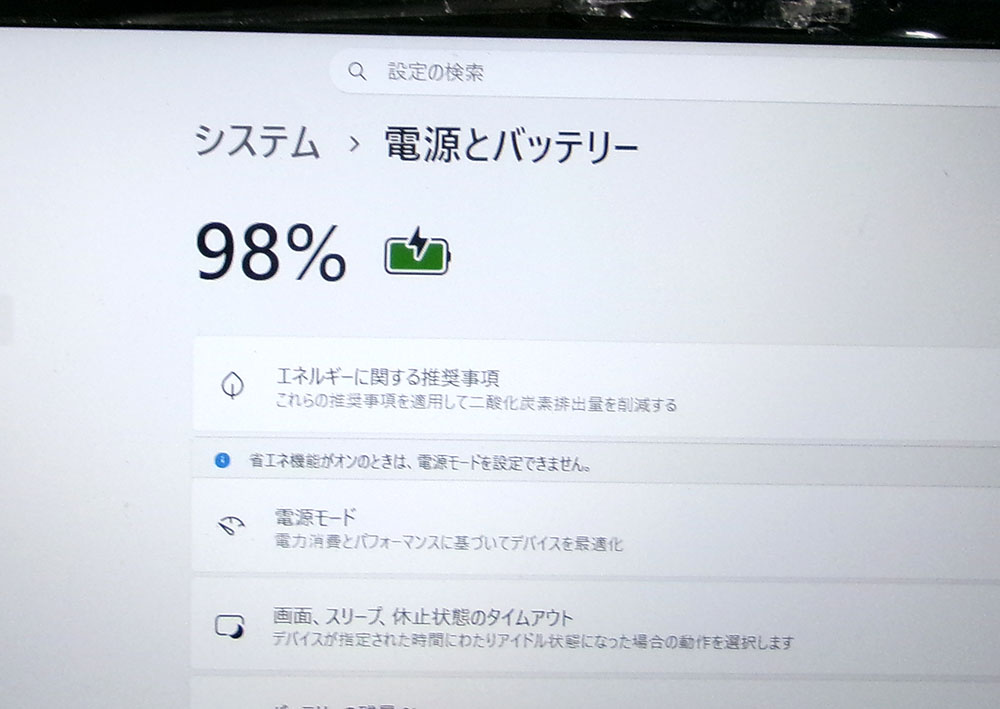

念のため、バッテリーの充電確認をします。

バッテリーも正常で問題なさそうです。
その後全体的な機能チェックをしてから、中古ACアダプター販売とともにご返却しました。

電源アダプターをパソコンに接続したまま移動させるのは、ジャック部の破損に繋がります。
ケーブル類は取り外してパソコンを移動させるよう注意しましょう。
