落下物による液晶割れ ThinkPad E15 Gen 4

Lenovo ThinkPad E15 Gen 4 Type 21E6　天板形状修正・液晶交換

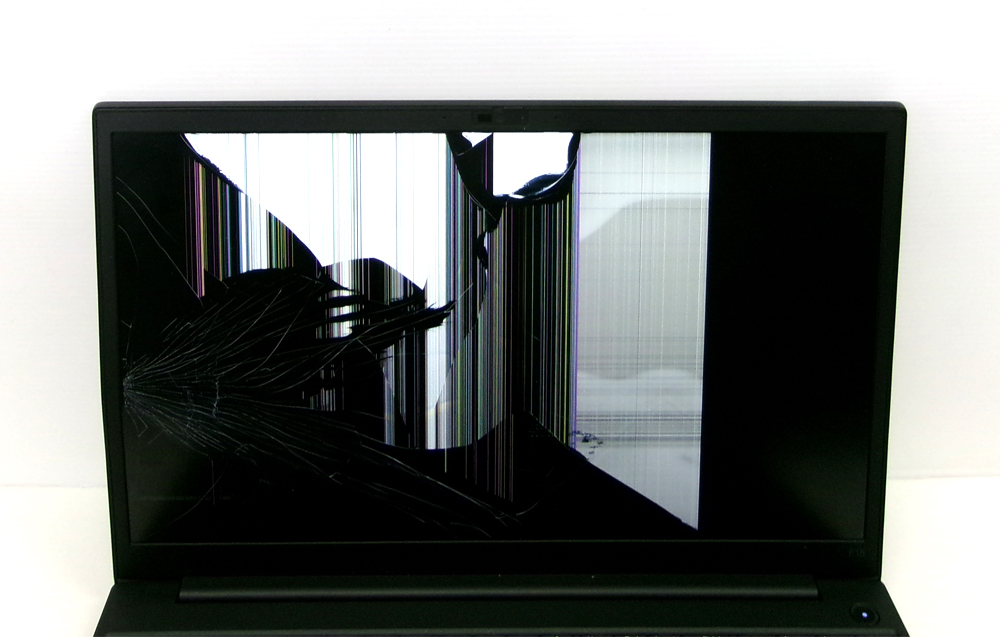

閉じた状態のパソコンにものが落下し、液晶割れと天板の歪みが発生しています。

左端にこまかなヒビが入っており、現在は外部出力でしか操作できません。
ものが落下した際に相当な衝撃が加わったようで、天板ごと液晶が歪んでいます。
この場合、天板交換が必要なパターンと形状を修正することでそのまま使用できるパターンがあります。

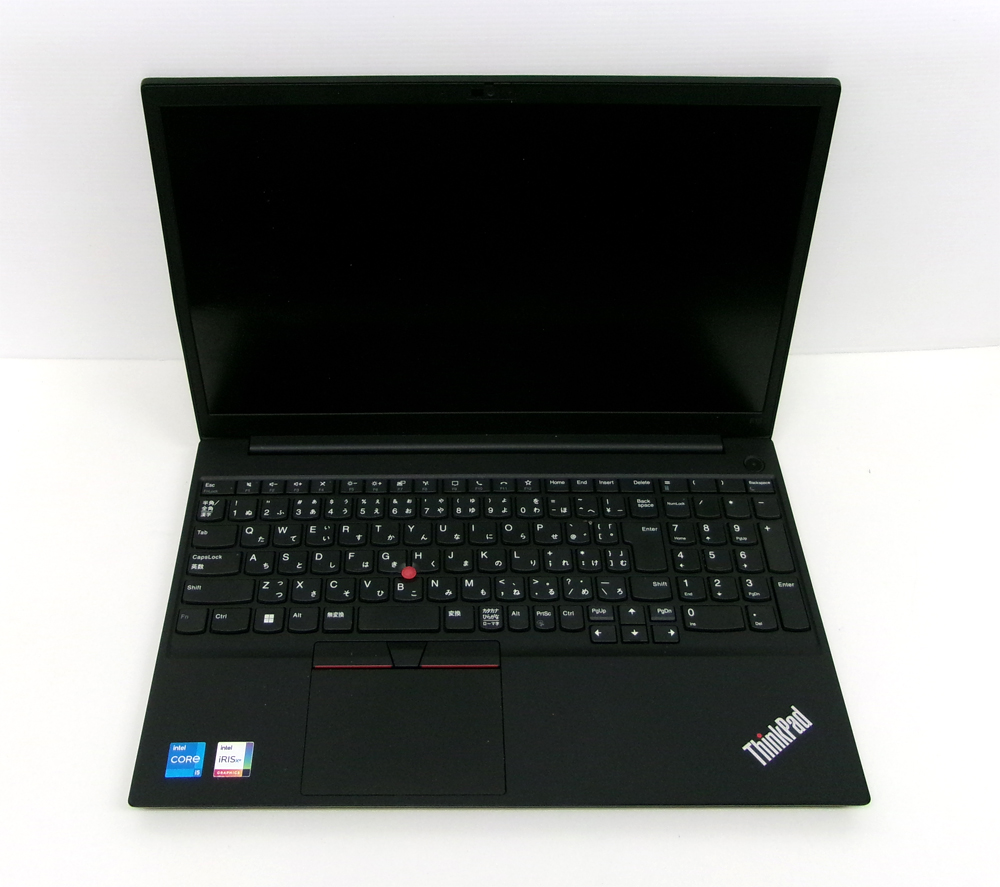

第12世代Core i5搭載の15.6インチ型ノートパソコンです。

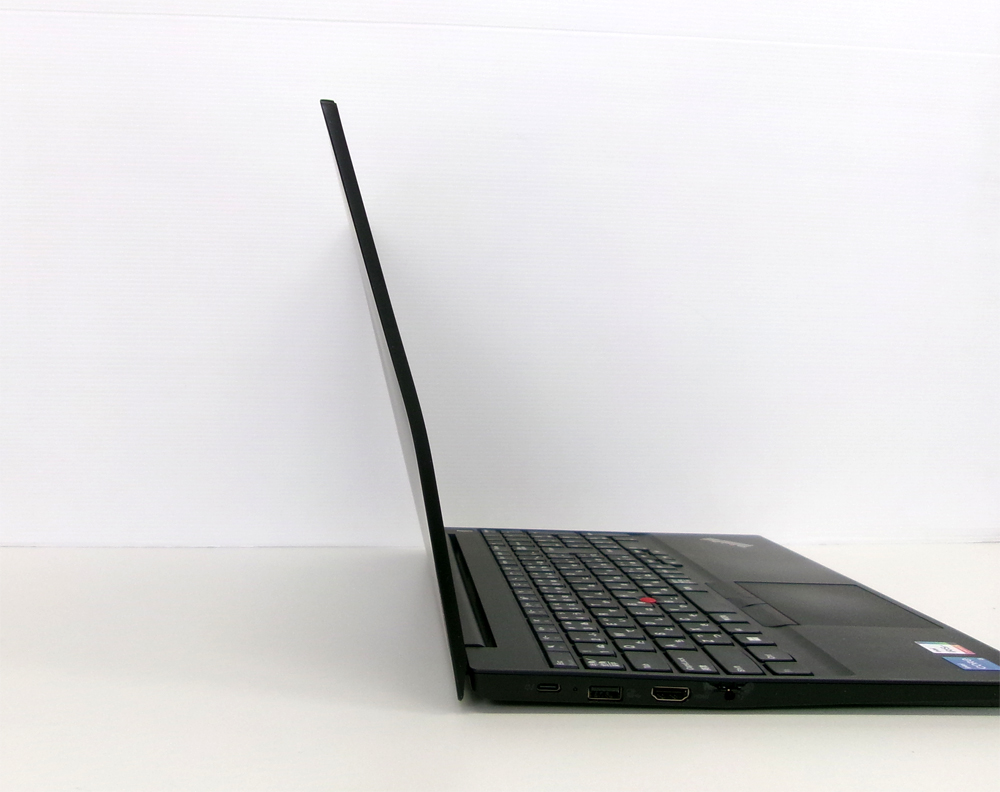

パソコンを開くと、天板が反ったような状態です。
天板交換も視野に入れつつ、診断見積を行うことになりました。

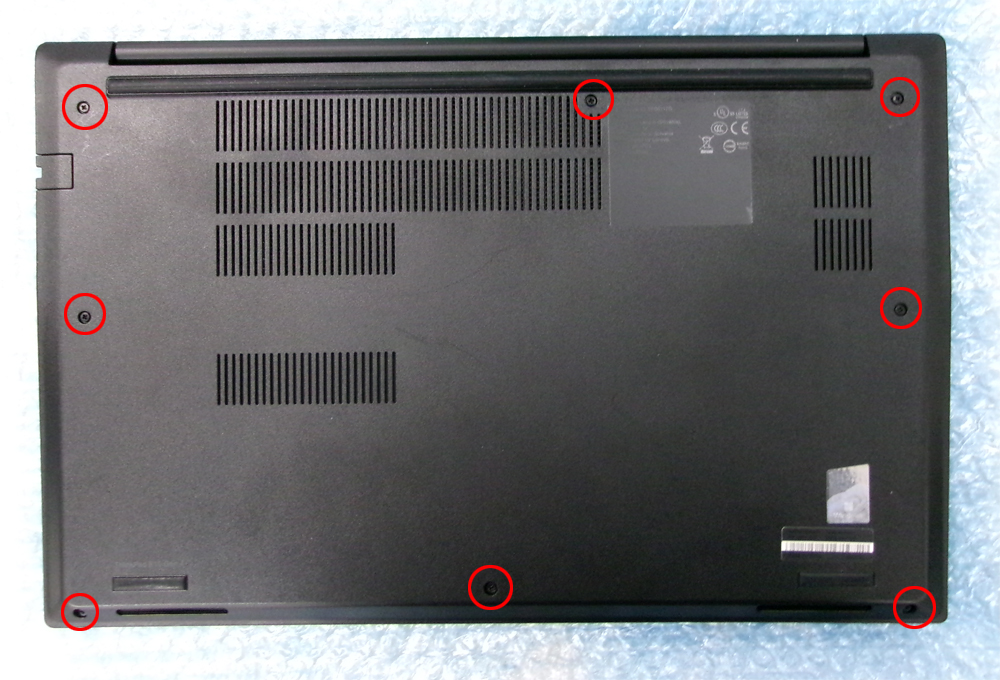

8個のネジを緩め、ベースカバーを外します。

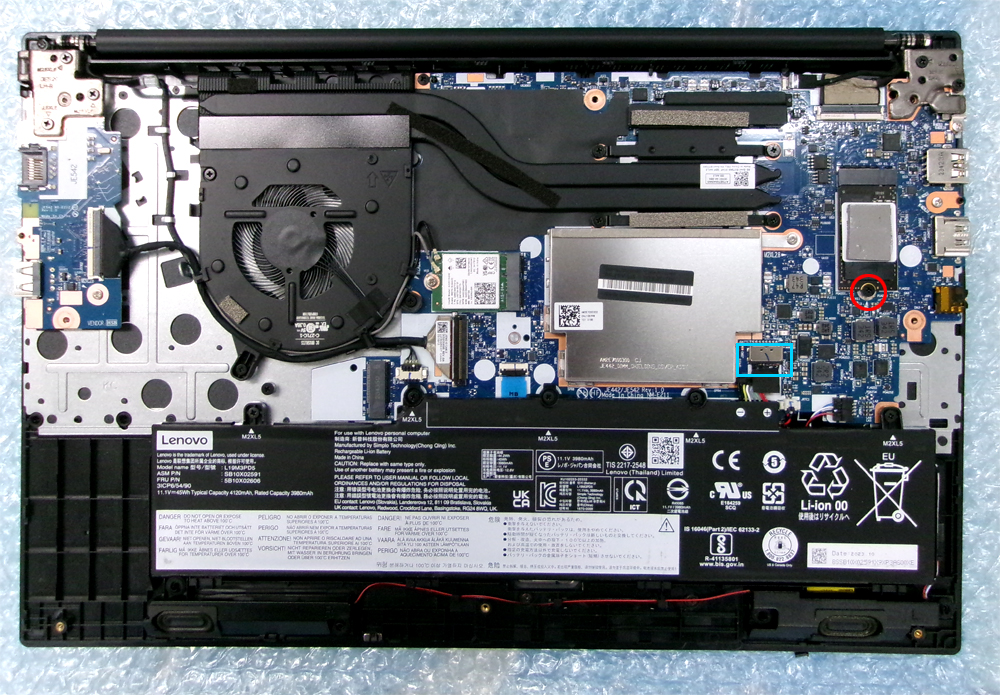

バッテリーケーブルを抜き、SSDを取り外します。
SSDの健康状態は問題ありませんでした。

ベゼルの出っ張りが干渉してしまうため、まずは上下を切り離します。

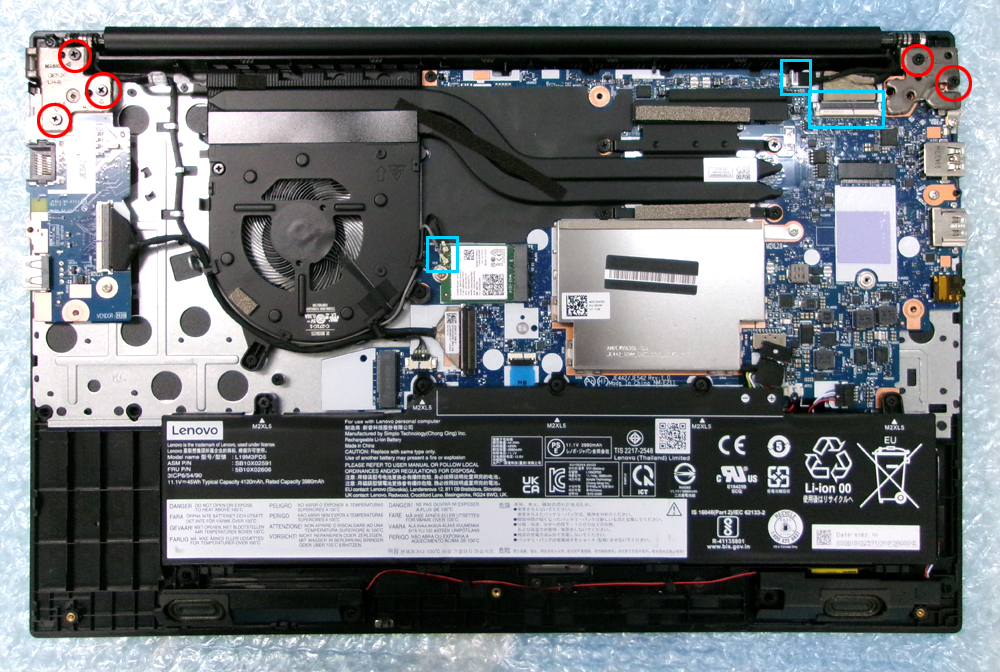

液晶・カメラーケーブルとWi-Fiのケーブルを抜き取り、、ヒンジ固定部のネジを5個外します。

上半身のみの状態にできました。

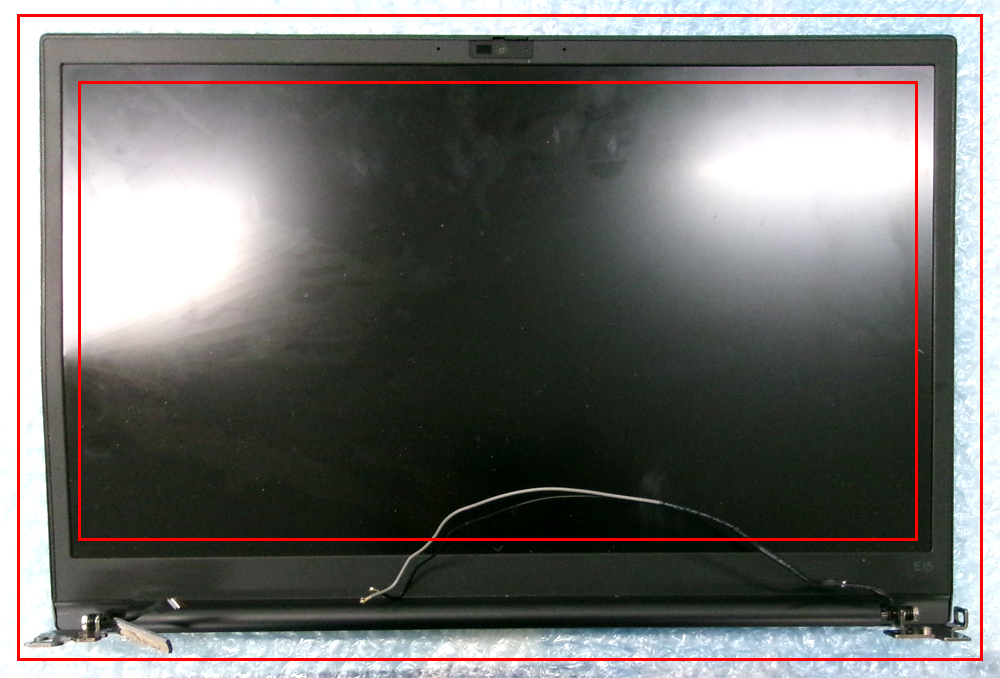

ツメと両面テープで固定されているベゼルを剥がします。

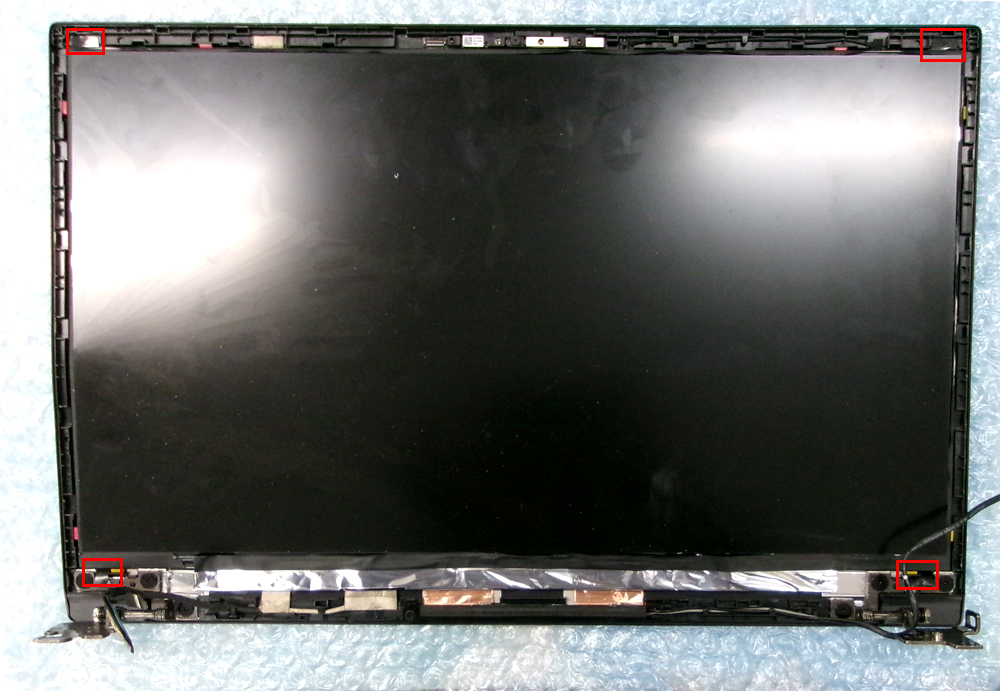

液晶は四隅の両面テープで固定されています。
ベロを引っ張り、伸ばすようにして剥がしました。

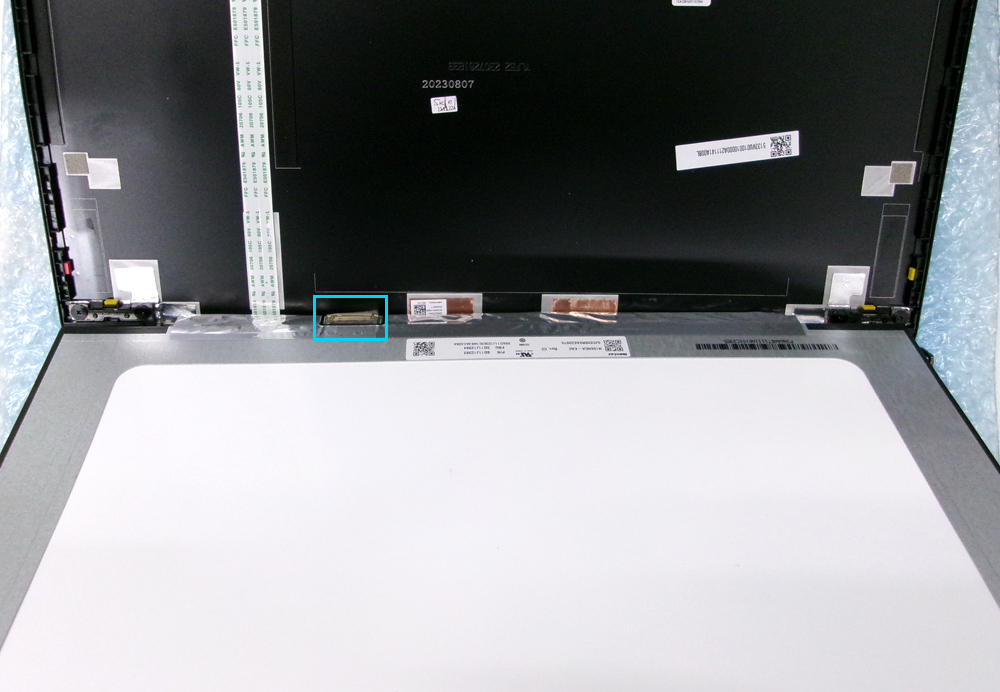

液晶ケーブルを抜き、液晶を天板から外します。

検証用液晶を取り付けると映像出力が確認できたので、まずはメモリーにエラーがないかどうかテストを進めます。
その後天板を確認すると、材質が金属だったため形状修正が可能そうでした。
プラスチックだと割れてしまう可能性があり、なかなか難しいです。

国内発送のものを見つけたので新品液晶を発注しました。
入荷後形状を整えた天板に取り付け、内部清掃をしながら組み戻していきます。

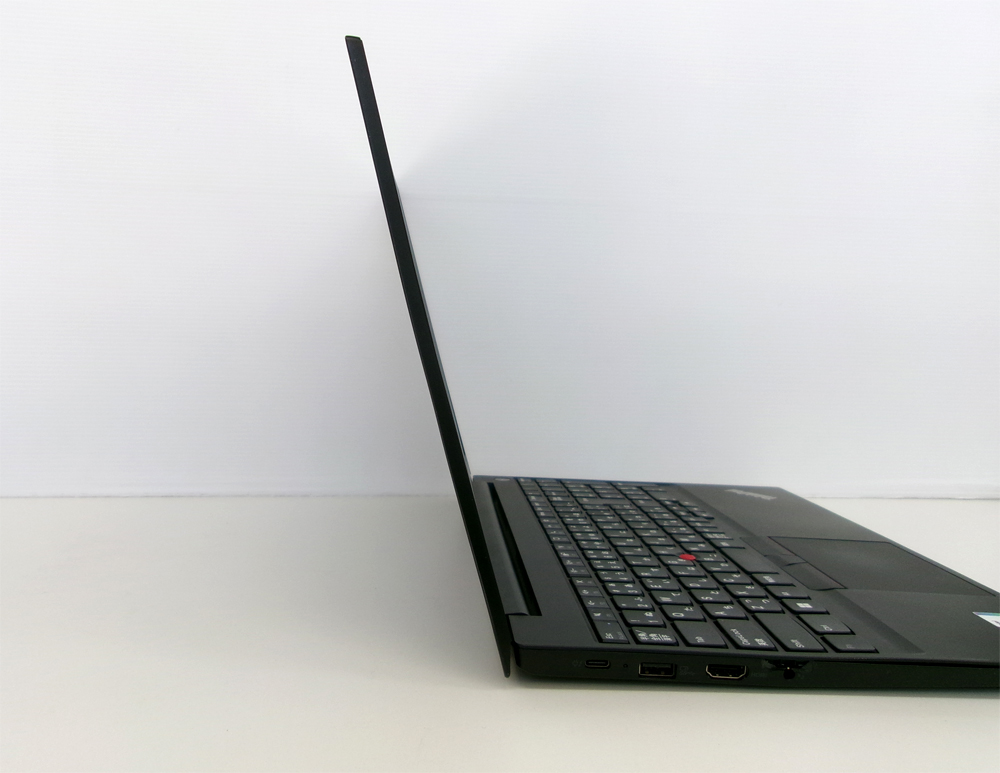

多少のへこみは残ってしまいましたが、問題なく固定できました。

天板交換まで行った場合修理費用が高くなってしまうため、形状補正のみで済んでなによりです。

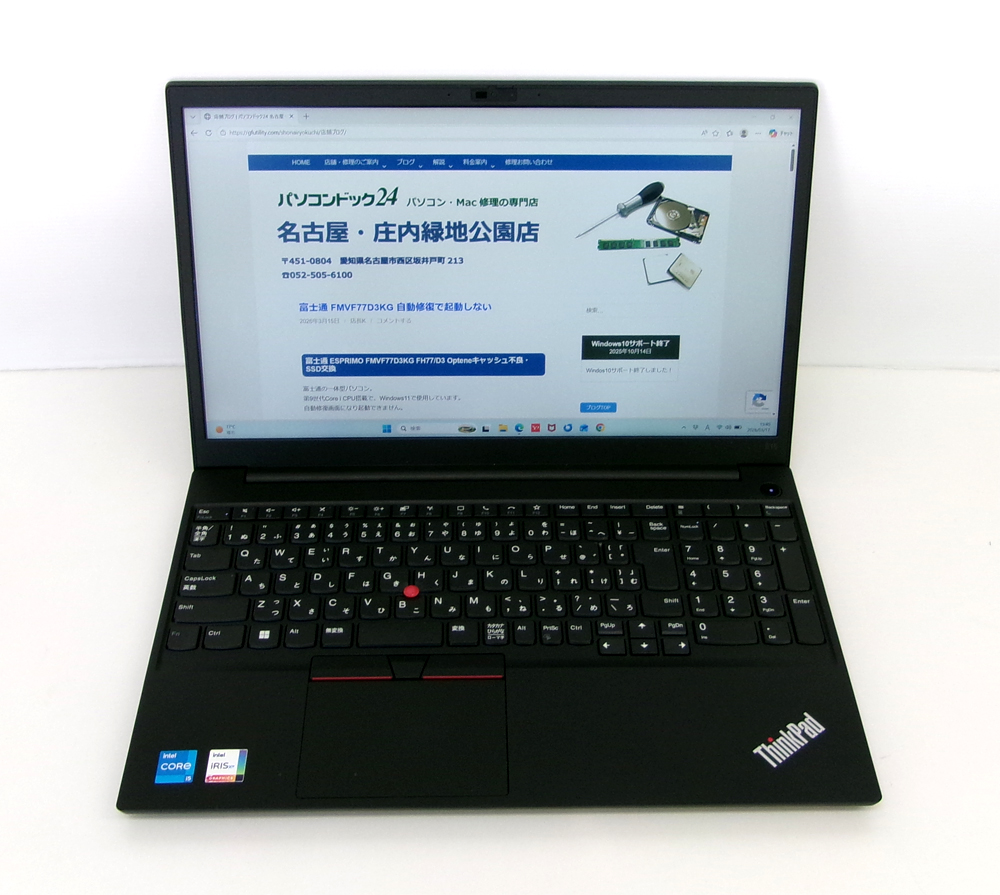

外部清掃後、機能や表示をご確認いただき返却いたしました。
