Surface Pro9 液晶不良・交換

Surface Pro9 液晶下部にラインが入る

Surface Pro9の液晶表示不良でご相談です。

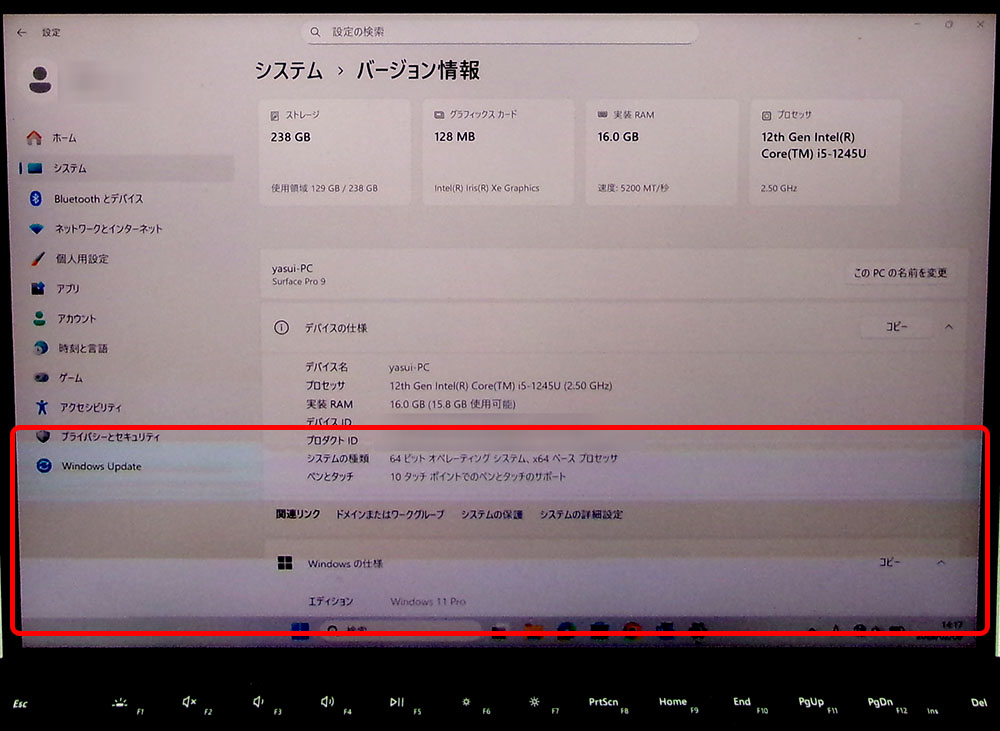

液晶の下部に横ライン状に表示が乱れます。

症状からして液晶パネル不良ですので、液晶交換となります。
Surface Pro9の液晶パネルは、Surfaceシリーズの中でも高価な方です。

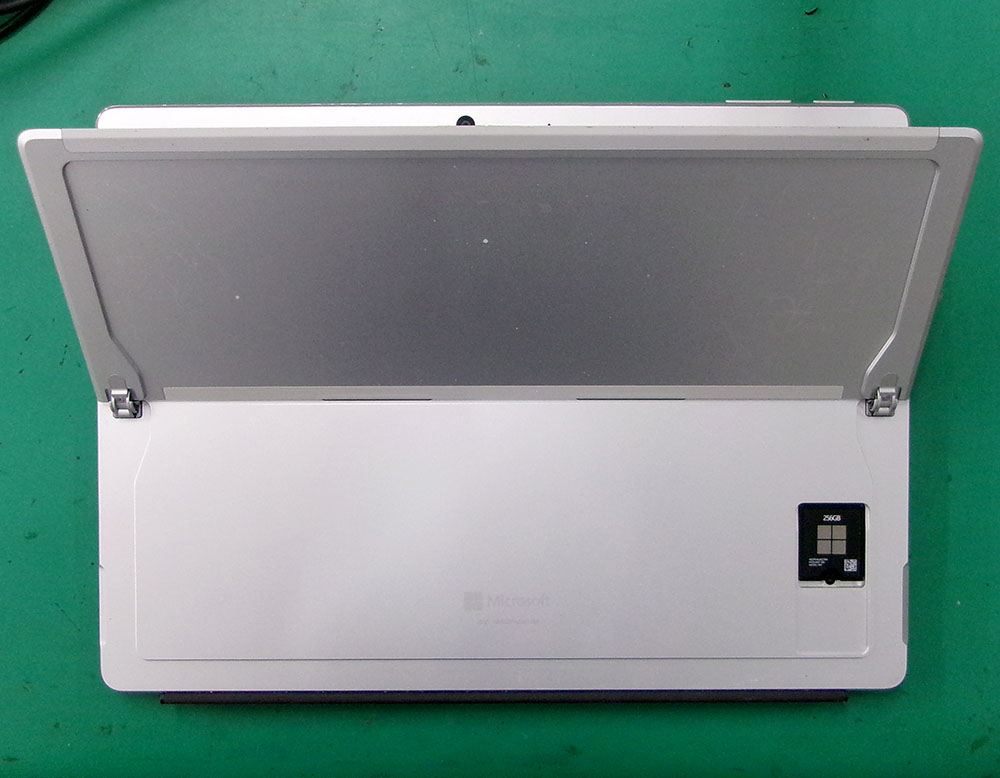

Surface Pro9は外部からSSDが取り外せますし、SSDを取り外すと電源が無効化されて起動しなくなります。
Surface Pro7以前は電源無効化機能がありませんでしたので、分解時も通電したままでした。
電源が入らなくなる仕様はとてもありがたいです。

今回は起動しているので、Windowsを起動させてBitLockerの回復キーをUSBメモリーに保存してからSSDを取り外します。
メモリーテストなどをおこなうとBitLocker回復画面になって起動できなくなる時があるため、安全を期します。

メモリーテストをUSBメモリーから起動するにはBIOSの設定変更が必要です。
メモリーテストは正常に終了し、SSDも正常でした。

液晶パネルの見積もりをおこない、オーナー様に了解をいただきましたので、液晶パネルの発注をおこないました。

液晶パネルは両面テープで貼り付けられていますので、慎重に切り剥がしていきます。

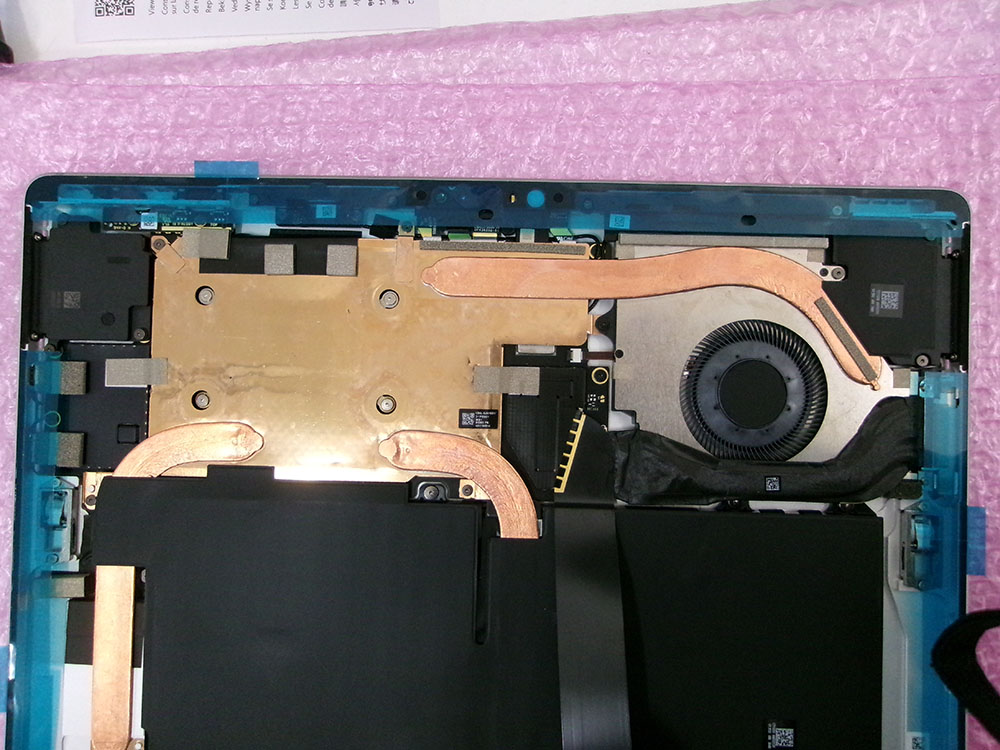

今回、分解直後の写真を撮り忘れましたので、組み立て前の写真です。

青いのは画面貼り付け用の両面テープです。

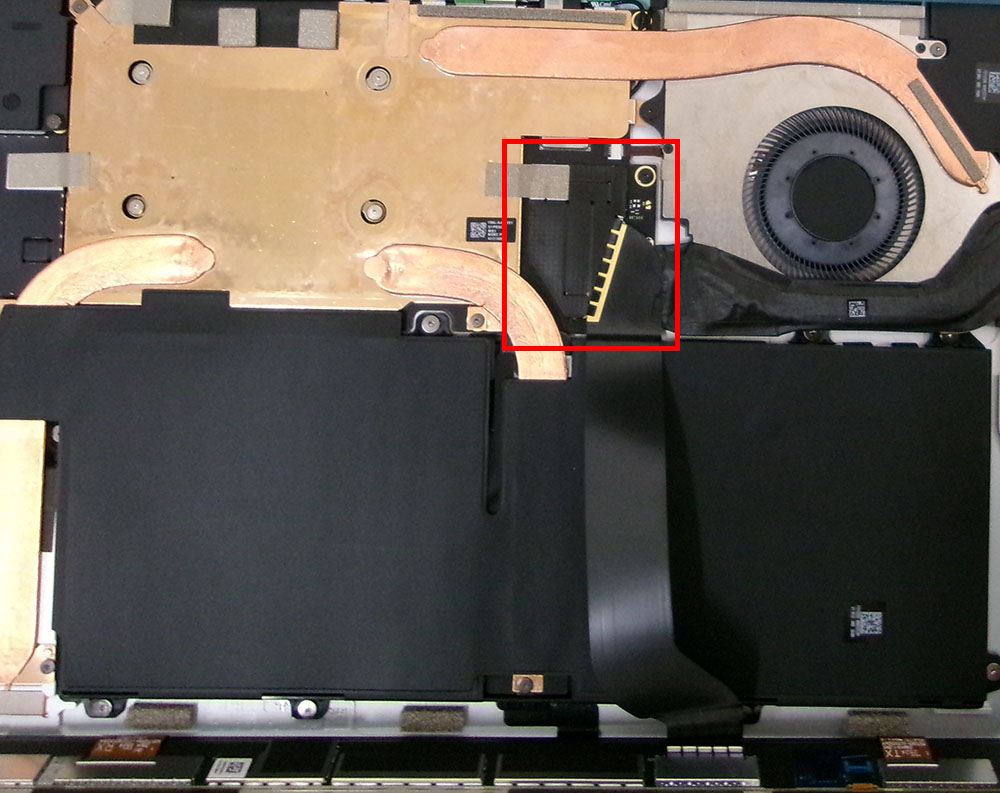

液晶ケーブルがマザーボードに繋がっているので、黒いシールドを剥がしてから分離させます。

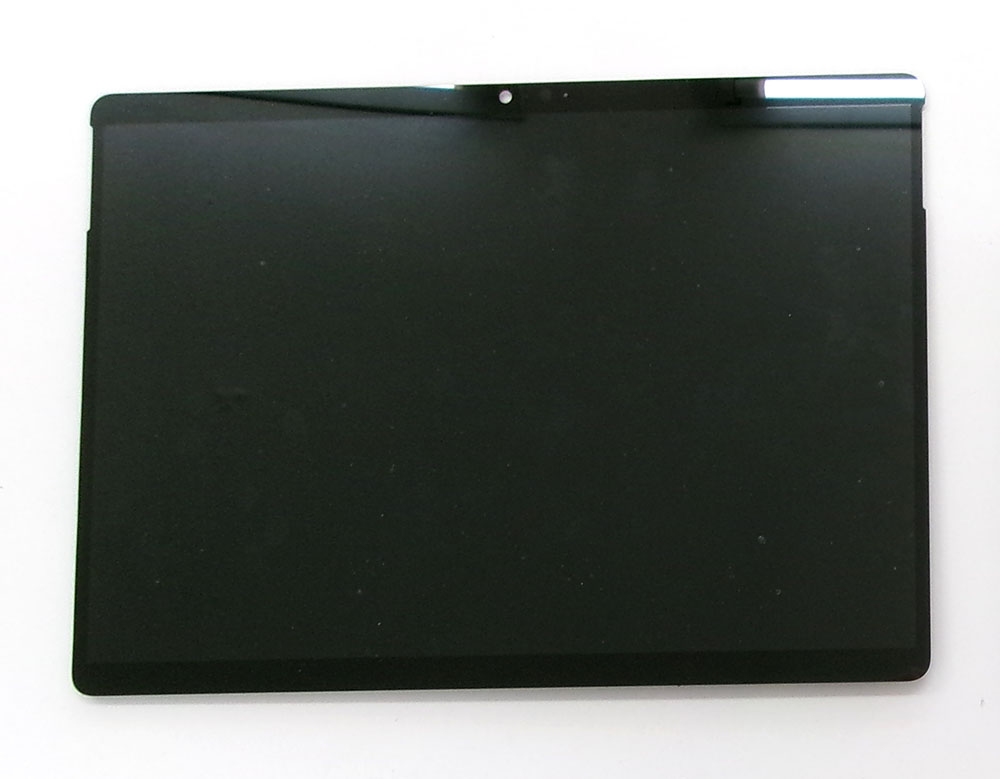

新しい液晶パネルにケーブルを移植して、仮取り付けします。

貼り付ける前に液晶表示とタッチ機能を確認します。
同時にカメラ機能の確認もおこない、すべて正常確認できました。

問題ないので、両面テープで完全に貼り付けます。
組み上げてから各種機能確認をおこないます。

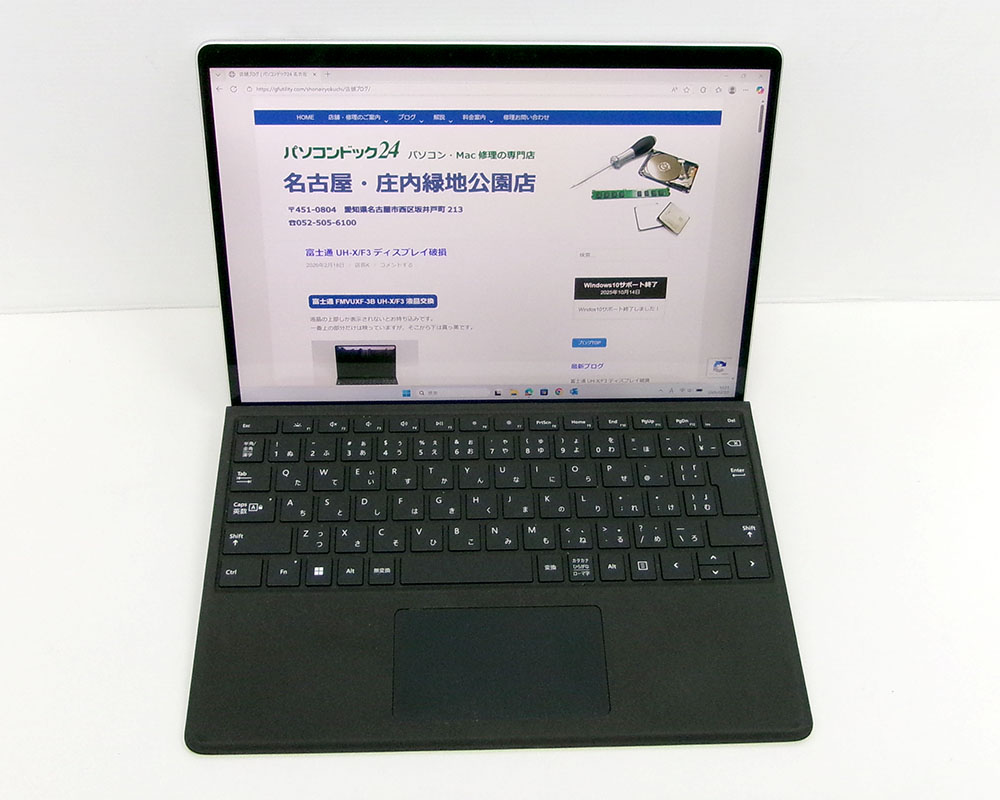

正常動作が確認できましたので、ご返却となりました。
