Surface Pro7 1866 液晶割れ

Srface Pro7 重度液晶破損・交換

Surface Pro7を落下させて液晶が割れてしまいました。
写真ではわかりづらいですが外周はほばぼヒビが入っています。

これだけ割れているのに画面表示は正常で大きな問題もなく使用できます。
分解前にメモリーテストと内蔵SSDのコピーをおこなっておきます。

Surface Pro7のSSDはマザーボードにハンダで直付けされています。
取り外してコピーができないので、起動可能な場合は外部起動によるクローンコピーを取るのが大切です。
万一に備えて内部環境の保全をしておきます。

液晶が大きく割れているので、開封で割ってしまう心配はありません。
ただ、これだけ割れていると液晶パネル取り外しの手間は格段に高くなります。

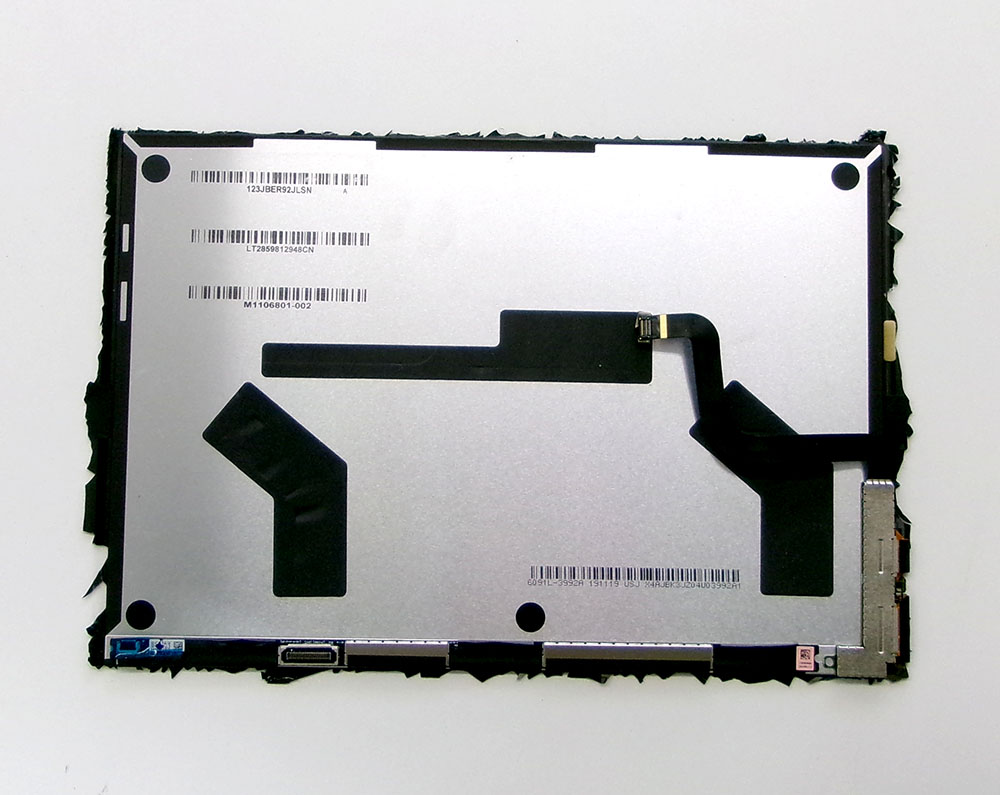

タッチパネルのガラスをほとんど割って取り外しました。

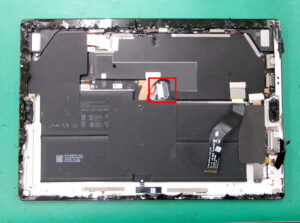

パネルを外す際、最初にバッテリーコネクターを抜き取ってから作業します。
Surface Pro7はバッテリーコネクターが抜き取れるのでありがたい構造です。

Surface Pro7の液晶パネルは種類が2つあります。
液晶コネクターの位置が違うため、ケーブルがつけられなくなるので確認してから発注しないといけません。

入荷までに1週間半ほどかかりましたが無事届きました。

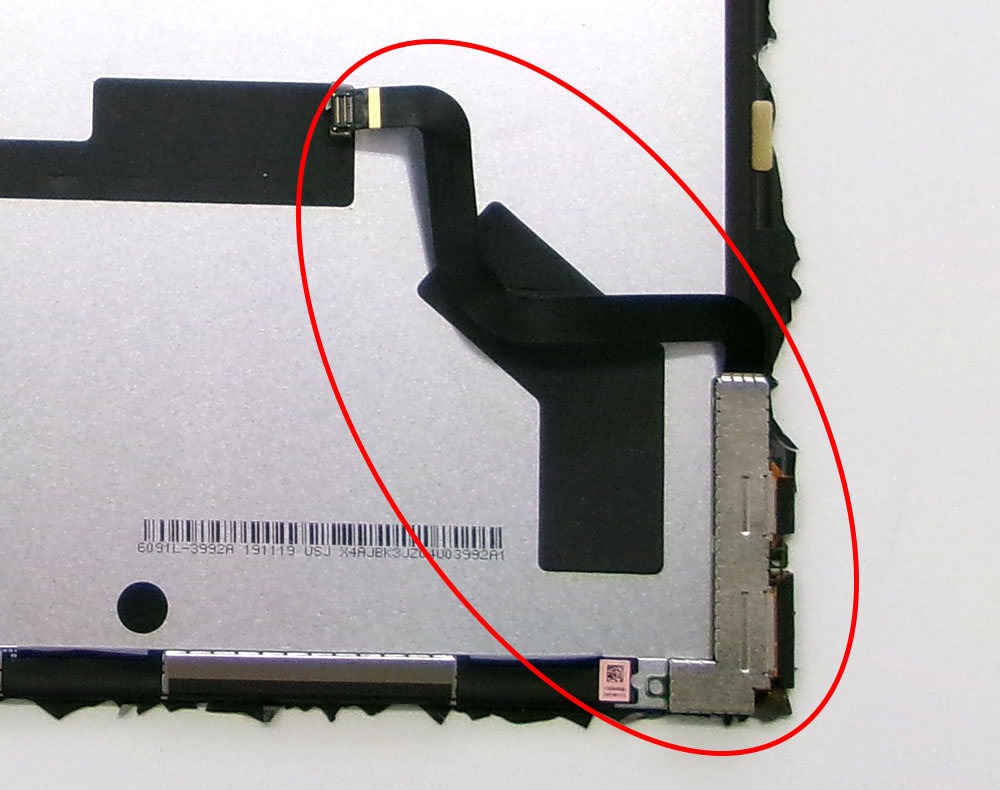

入荷したパネルには液晶ケーブルとタッチパネル基板・ケーブルがありません。
元パネルから移植する必要があります。

金属のシールドの下に基板があります。
取り外して新しいパネルに貼り付けて移植します。

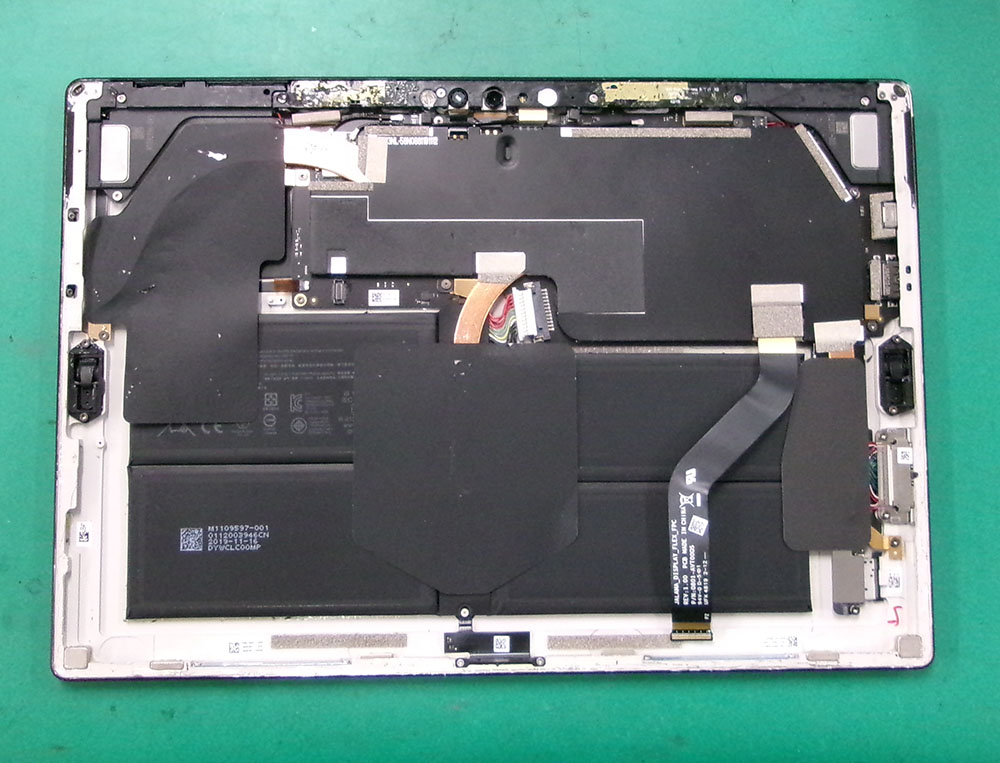

本体側周辺に残っているガラスとテープを除去します。
バリバリに割れているので、取り去るには時間がかかります。
両面テープの糊残りも丁寧に取り去っておかないと、貼り付け強度が下がります。

パネル貼り付けの前に表示と起動の確認をしておきます。
このとき一緒にカメラの機能確認もおこないます。
貼り付けてから異常に気づくともう一度剥がすことになってしまいます。

専用の貼り付け用テープを使い、パネルを貼り付けました。

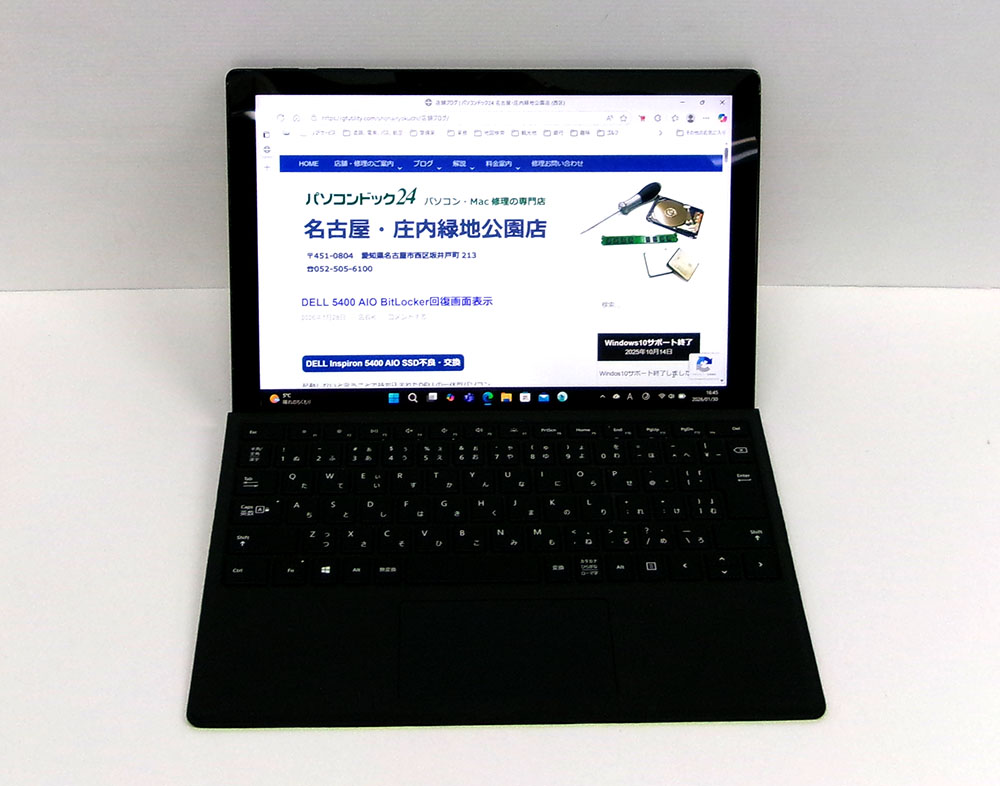

機能確認をおこなって修理完了となりました。
