NEC VersaPro PC-VRT16FB6S3JY VF-Y 電源ジャック固定補修

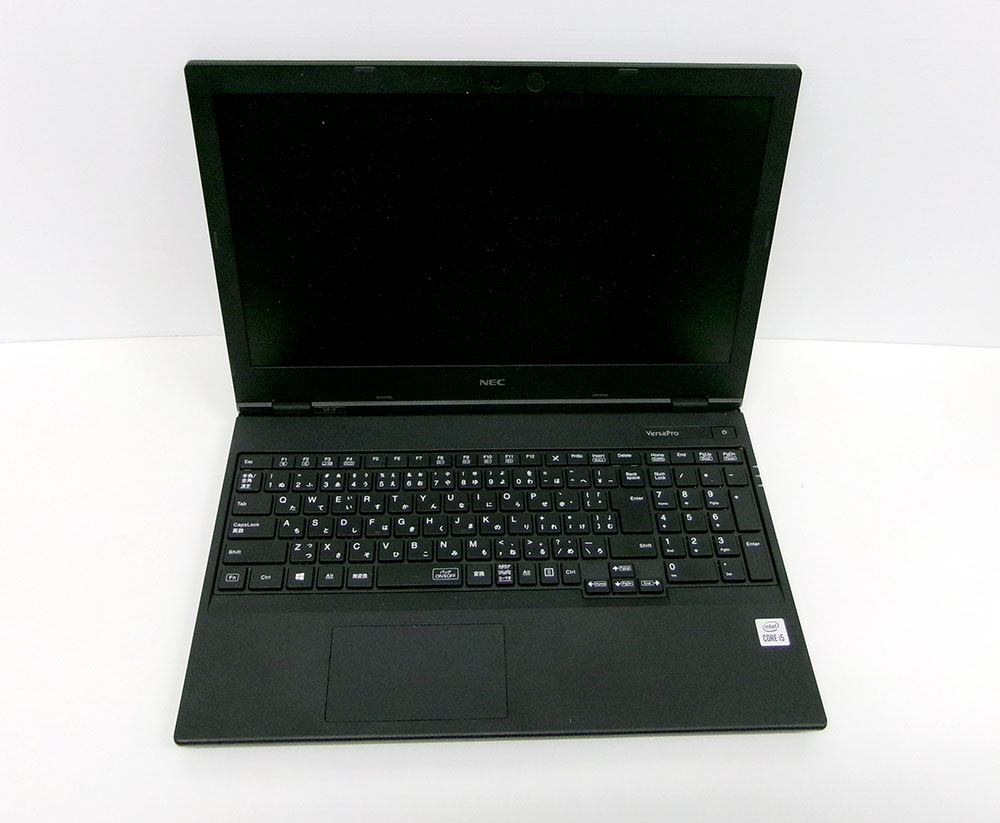

充電ができなくなりバッテリーも切れて電源が入らないノートパソコン。
店頭で確認すると、電源アダプターを挿す本体側ジャックの感触がおかしいです。

電源プラグがきちんと挿せていないようです。
最近のパソコンは電源ジャックはマザーボードに直付けのものが多いですが、どうでしょうか。
分解して確認しましょう。

分解・診断

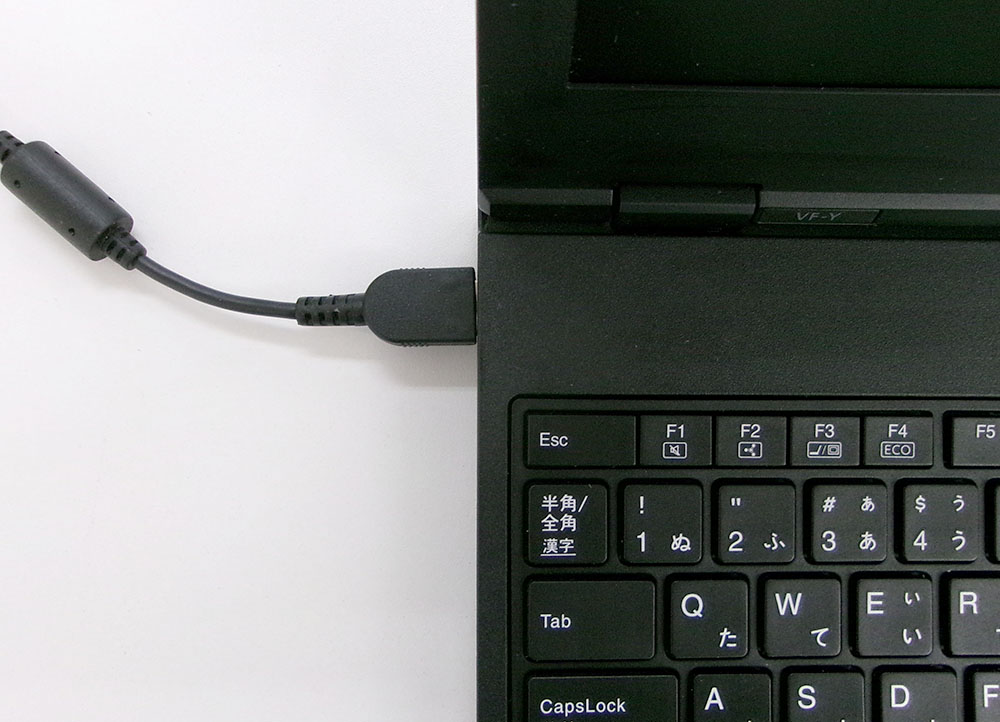

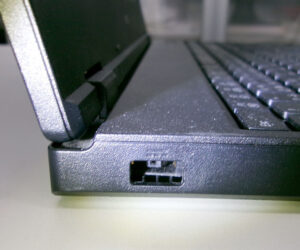

分解前に電源ジャックを外部から確認しました。

目視でも奥に押し込まれているのが確認できました。
この状態ですと基板直付けの電源ジャックではなく、独立していそうです。

分解して診断しましょう。

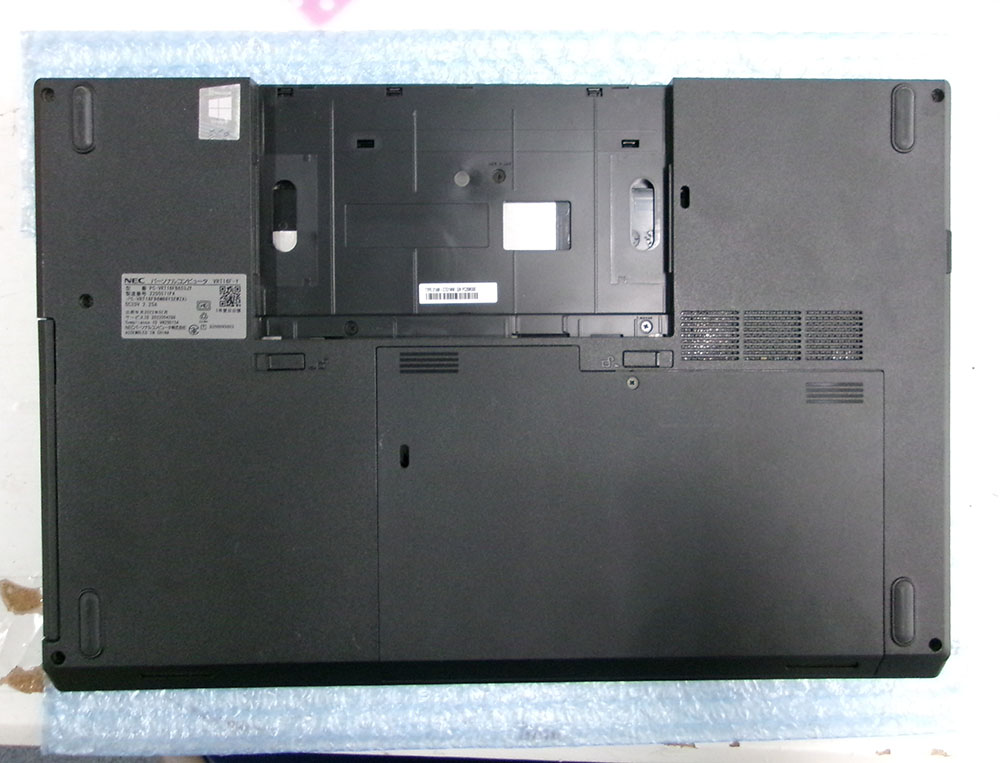

バッテリーが外部から外せますので、最初に取り外しておきます。
手前にあるメンテナンス蓋を取り外します。

メモリーとM.2 SSDがあります。
SSDを取り外し、作業用パソコンで診断して正常は確認できました。
念のため、コピーを取って環境の保全をしておきます。

メモリーテストをこの段階でしたいところですが、電源が入りませんので分解を進めます。

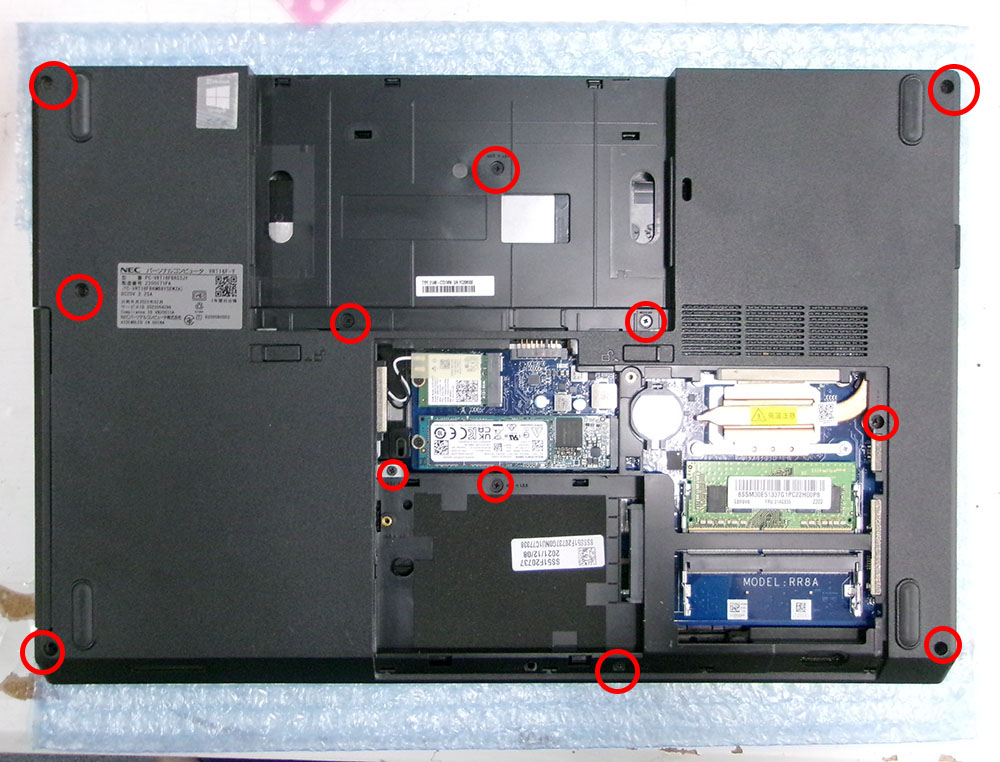

裏側のネジをすべて外します。

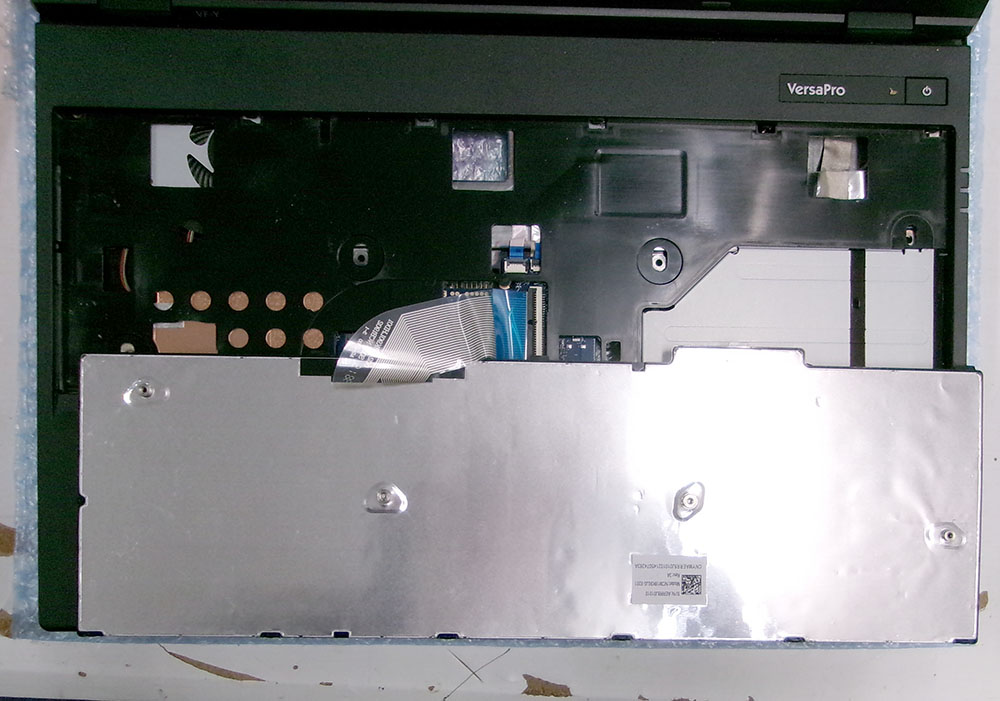

このパソコンはキーボード側を取り外して内部にアクセスしますので、キーボードを取り外します。

キーボードケーブルに気をつけ、コネクターを外します。

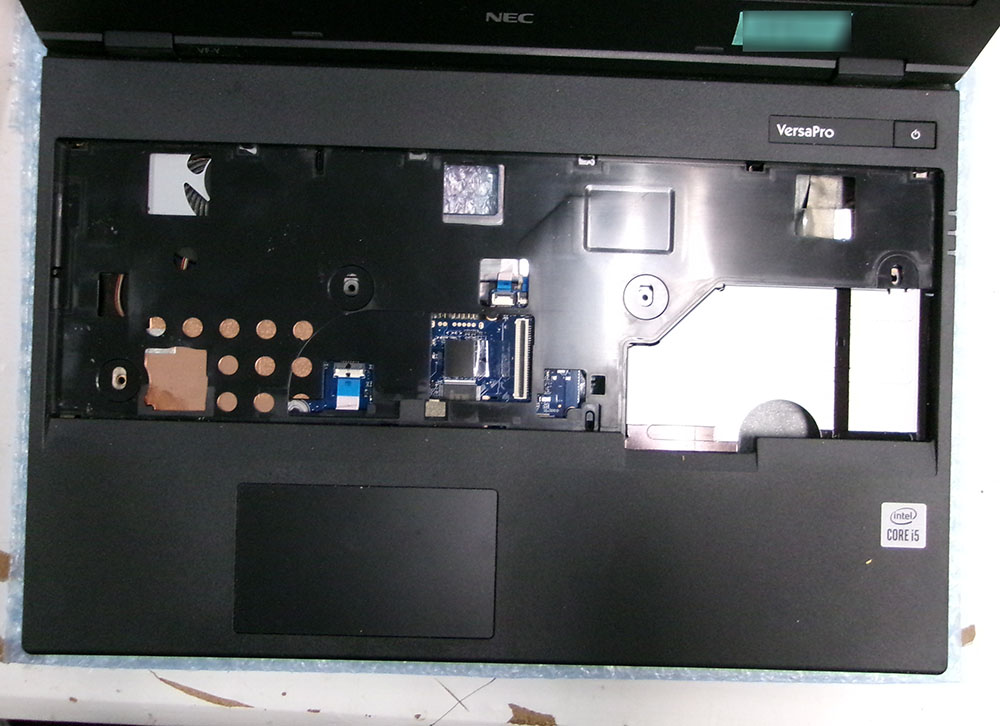

2本のフラットケーブルコネクターを外して、アッパーケースを取り外します。

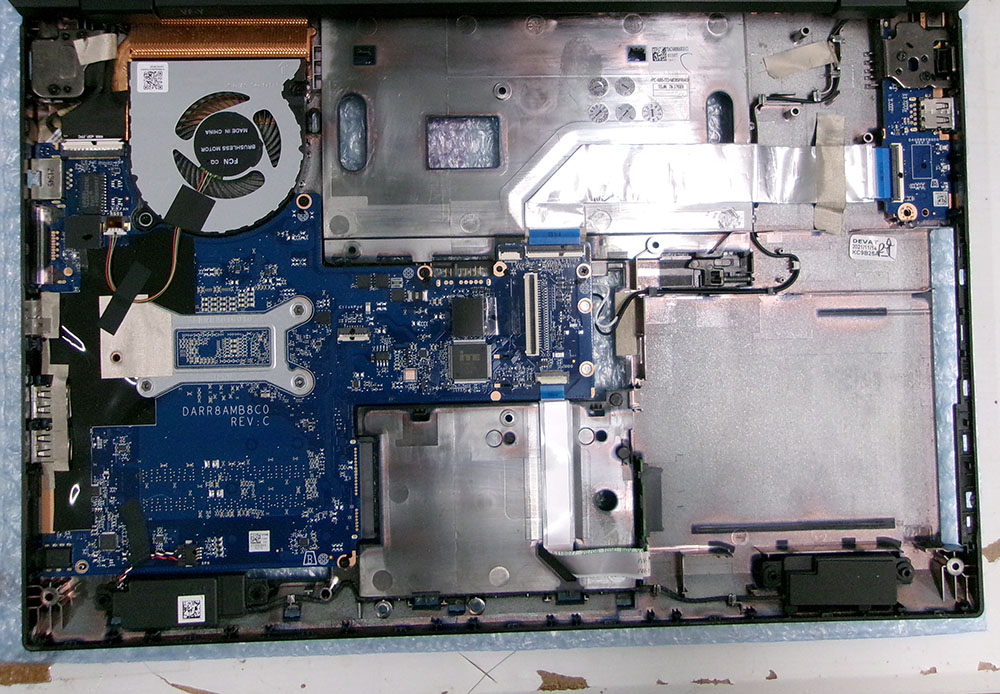

これでマザーボードが確認できました。

電源ジャック陥没・固定

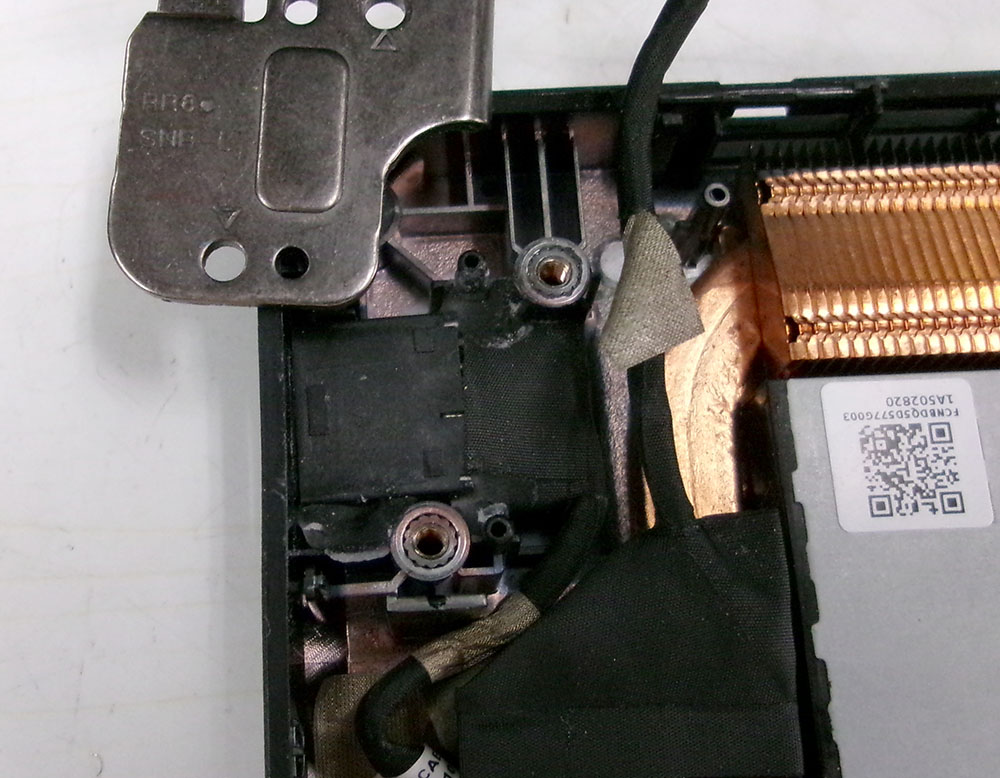

電源ジャックは左ヒンジ金具の下に隠れています。
そのため、液晶上半身も外して確認します。

電源ジャックを止めているガイドが広がってしまい、ジャックが斜めに陥没していました。
ジャックを取り出して直接アダプターを挿してみたところ、電源が入り起動できるのも確認できました。
ジャック自体は破損していませんでした。
電源ジャックを固定補修して修理ができそうです。
このタイミングでメモリーテストをおこない、正常確認しました。

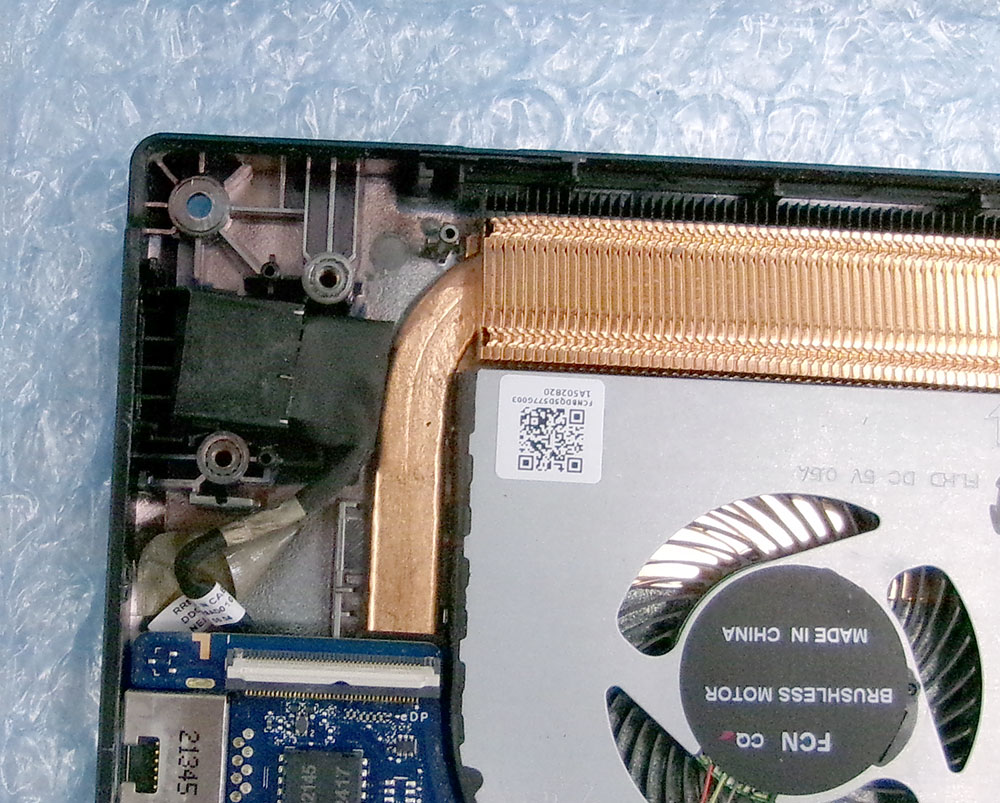

ジャックの固定接着をおこないました。

充電・起動確認

完全に固まるのを待ってから組み立てします。
差し込み具合は問題ありません。

バッテリーを取り付け、充電ができることを確認しました。

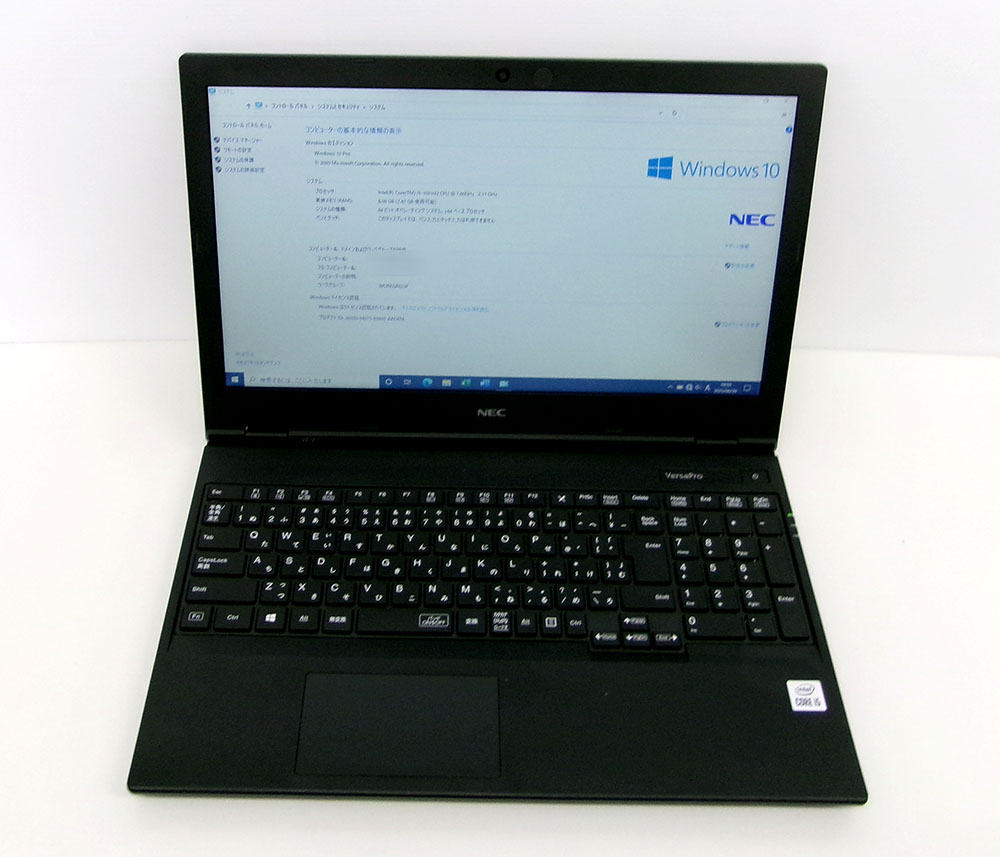

Windows起動させて、機能確認してからご返却となりました。
