msi FF63 Thin 11UC-217JP 液晶割れ

msi FF63 Thin 11UC-217JP BB71180H16GXXDX11P 液晶交換・ヒンジ補修

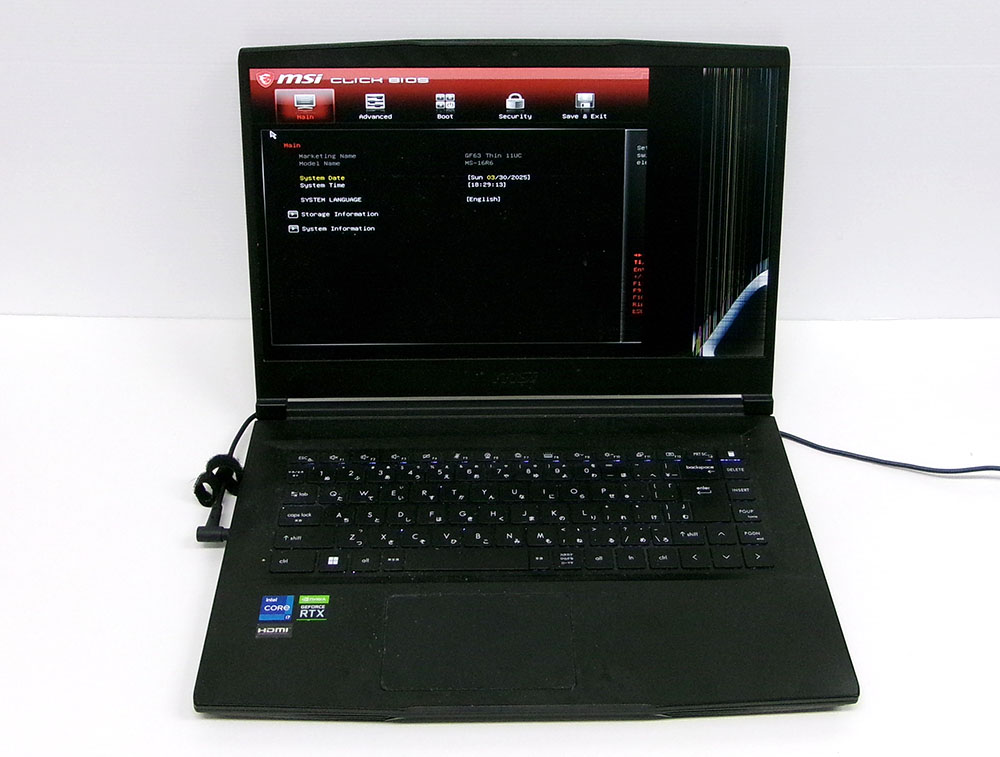

液晶パネルの右下が割れたゲーミングノートPC。
液晶交換の予定で診断に入ります。

液晶を取り外すと左ヒンジネジ受けが割れていることもわかり、同時に修理することとなりました。

液晶交換までの分解は結構大変です。

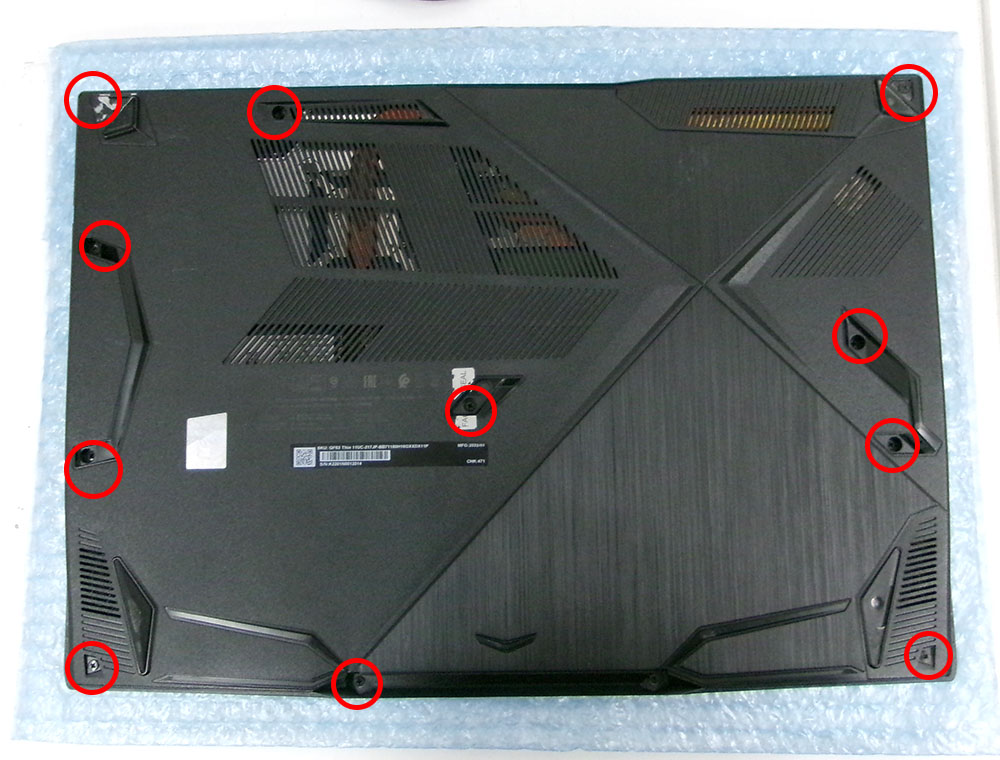

まず裏面のネジを全部外します。

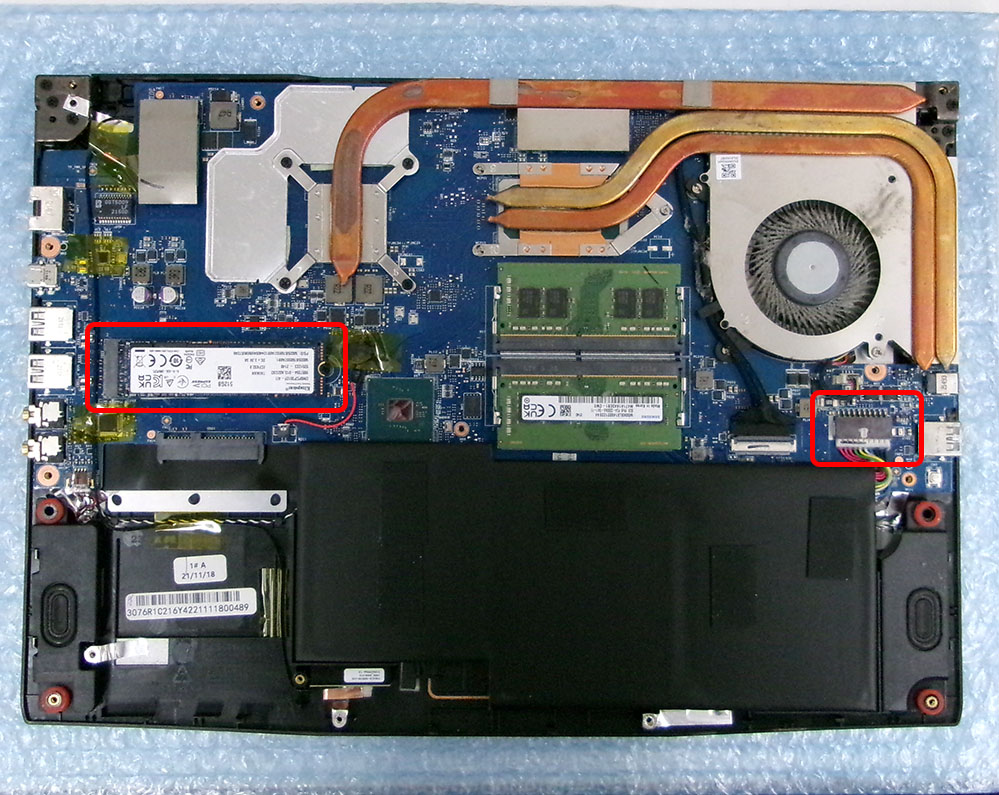

バッテリーコネクターを抜いてからSSDを取り外し検査しておきます。
液晶は割れていますが、この時点でメモリーテストもおこない正常確認しました。

この後の分解で、液晶パネルにたどり着くにはCPU FAN・CPU GPUヒートシンクを外さねばなりません。
ディスプレイケーブルがヒートシンク下を通っているのと、ヒンジ部のネジがヒートシンクが邪魔になり取り外せません。

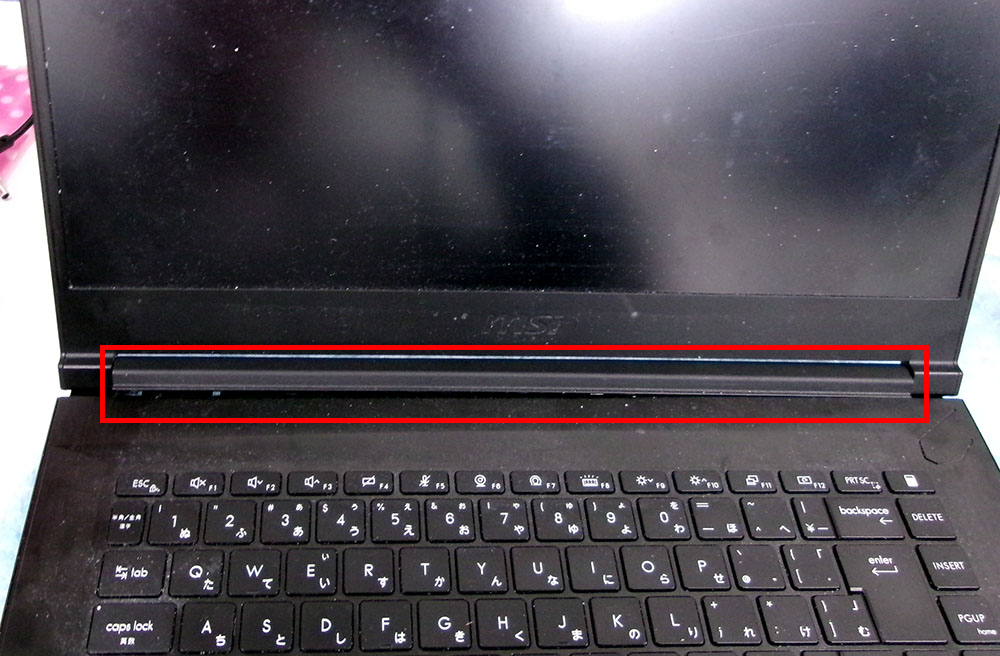

ヒートシンクを外したあと、液晶下部の目隠しカバーを外さないとなりません。

この部分ははめ込みなので薄いヘラで外します。

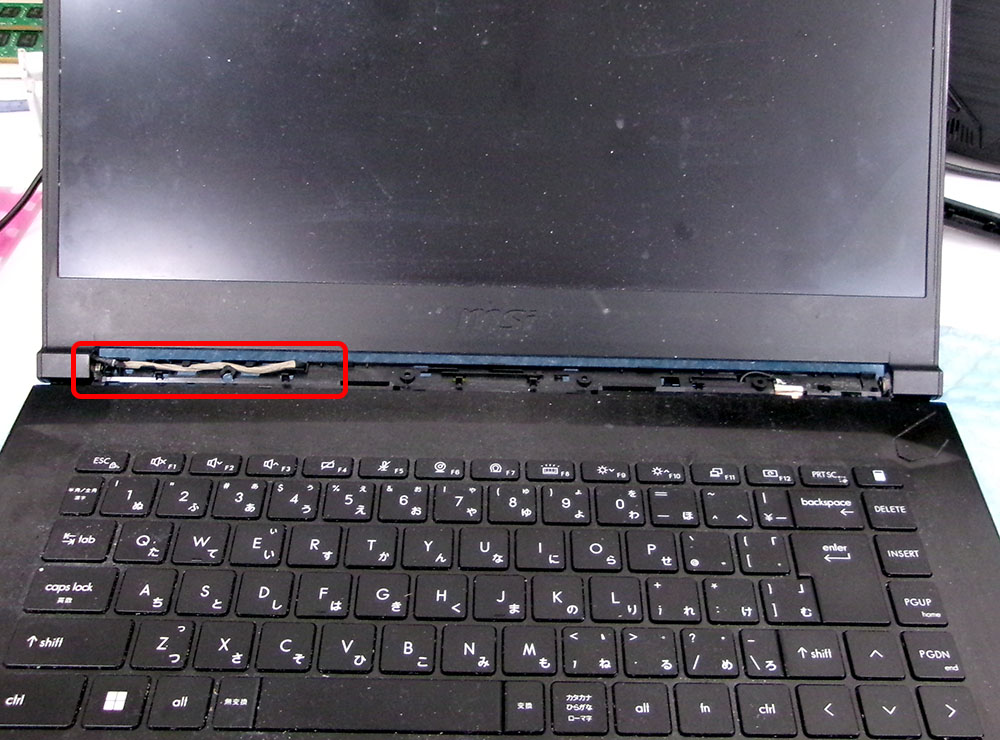

中にはディスプレイケーブルが通っていますので、取り外します。
これで液晶側上半身が外せるようになります。

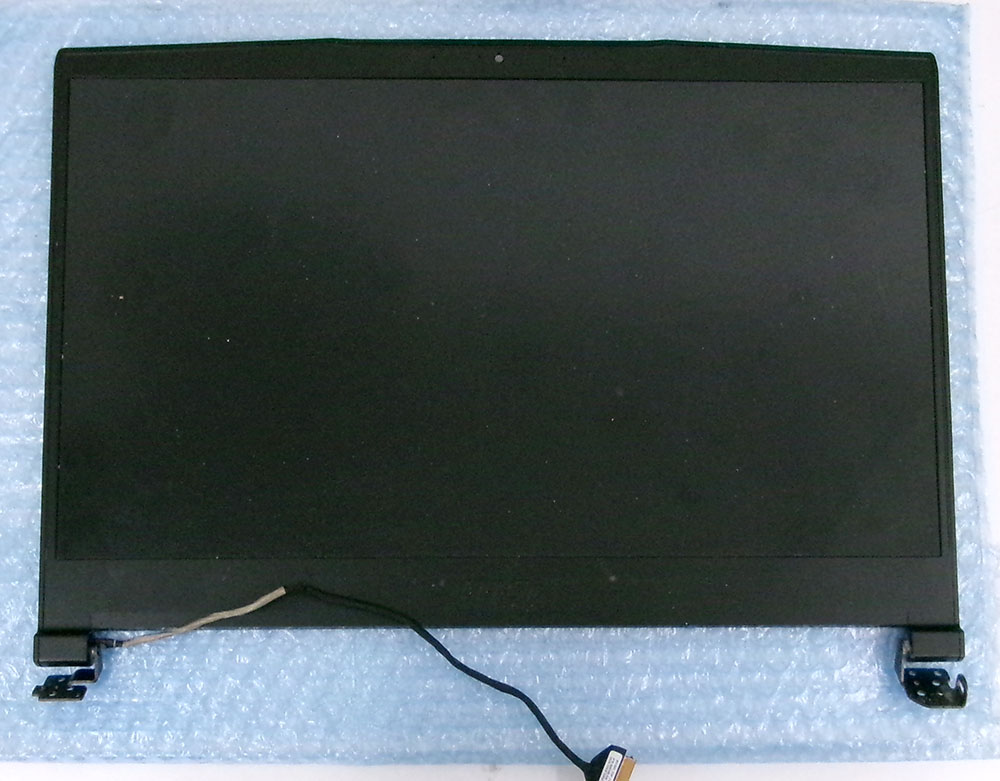

上半身が取り外せました。

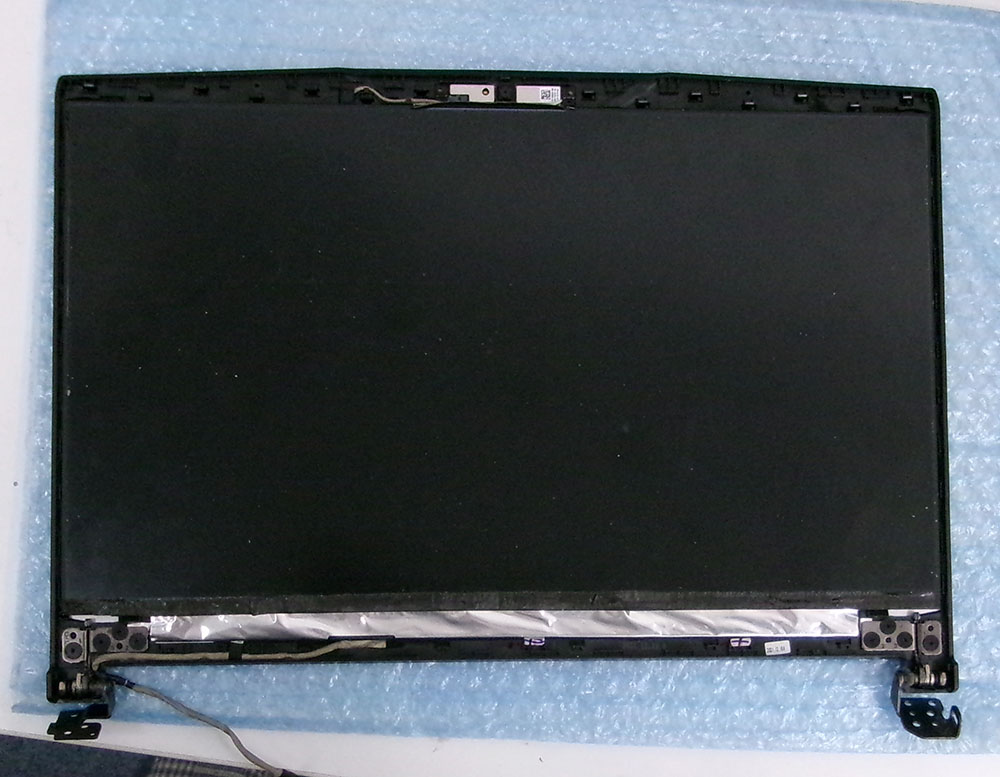

両面テープに注意しながらベゼルを外します。

液晶パネルはテープ張りですが、引っ張り出す部分などはありません。
今回はすでに液晶が割れているので問題ありませんが、割れのないときは困りますね。

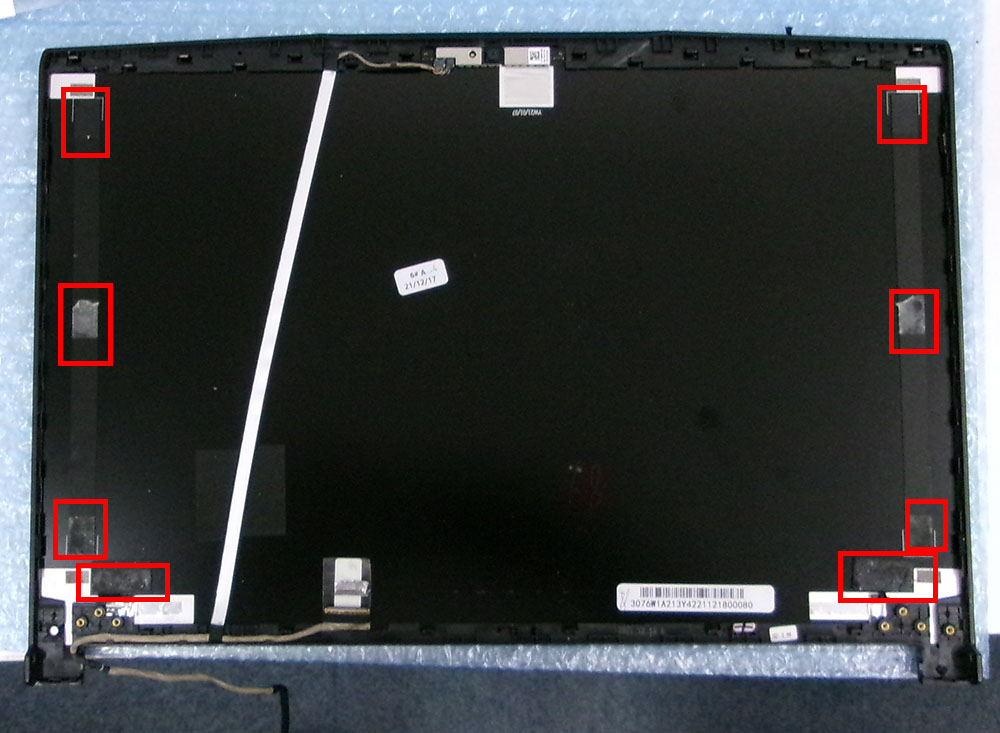

マークの部分がテープ貼りで、かなり強力に貼り付けられています。

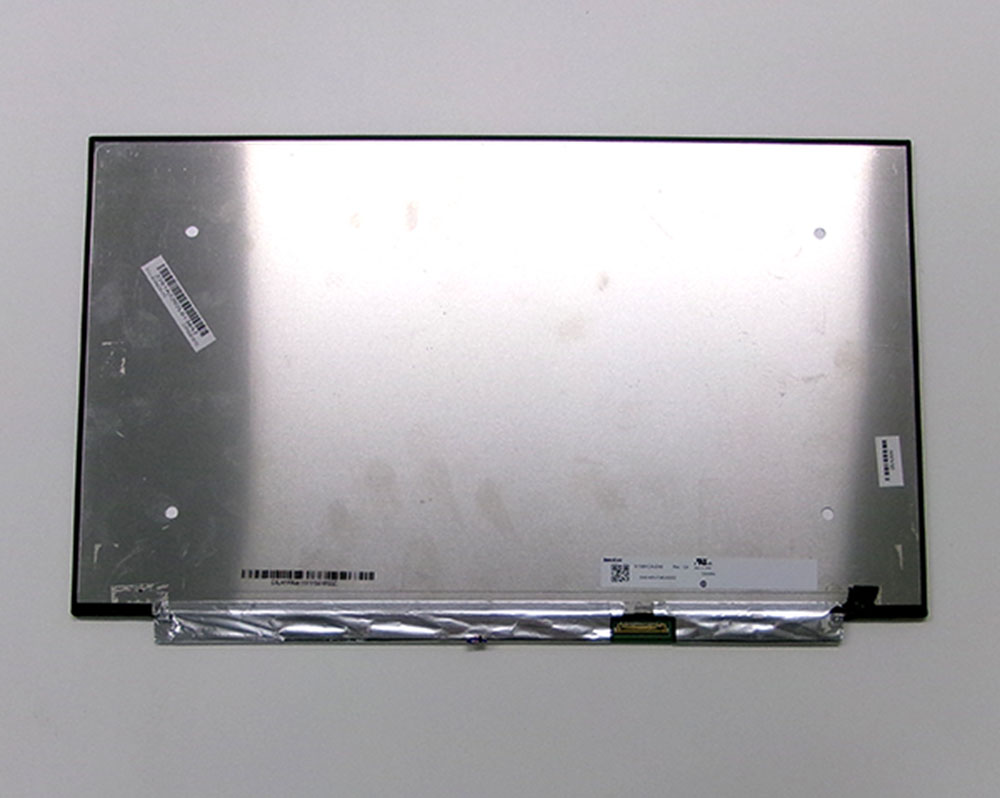

液晶パネルが外せたので、型番確認の上発注しておきます。

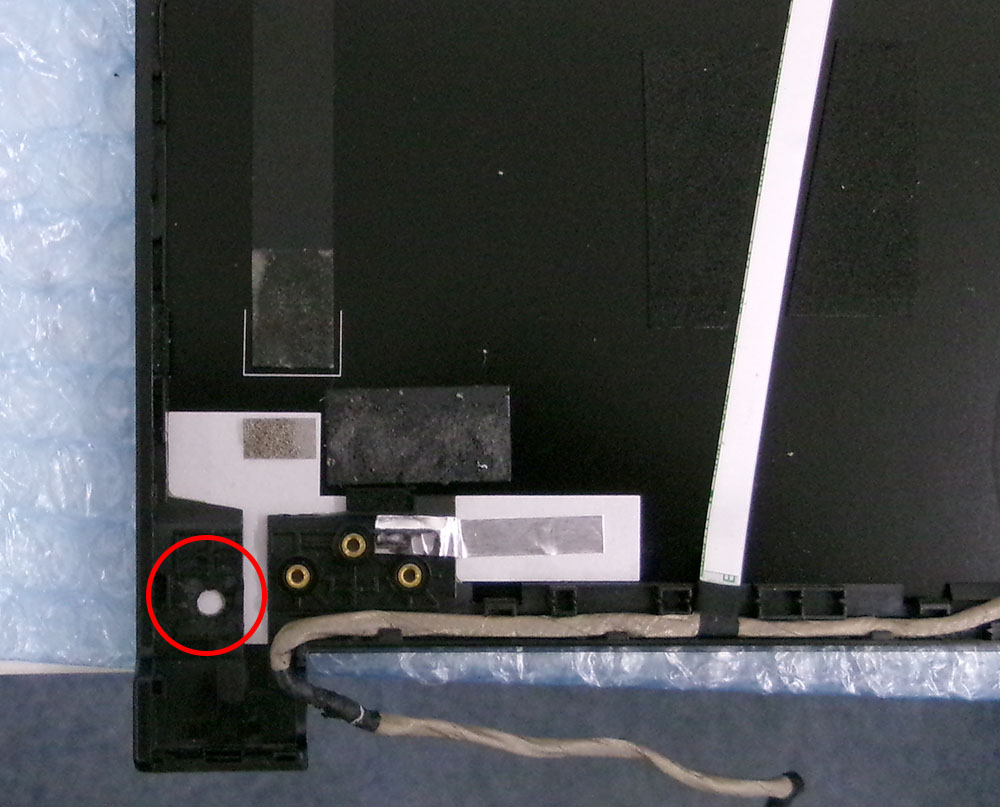

分解により、液晶左側のヒンジネジ受けに破損が確認されました。

一ヶ所だけの割れですが修理しておかないとなりません。
ネジ受けを補修して問題なく開閉できるようにしました。

液晶パネルの入荷後仮付けして正常に表示されるのを確認します。
先に貼り付けると不良品だったときが大変です。

正常確認できたので液晶パネルをテープで貼り付け、全体を組み戻します。
しばらく点灯させて確認します。

機能確認も済んでご返却となりました。
