富士通 UH-X/F3 ディスプレイ破損

富士通 FMVUXF-3B UH-X/F3 液晶交換

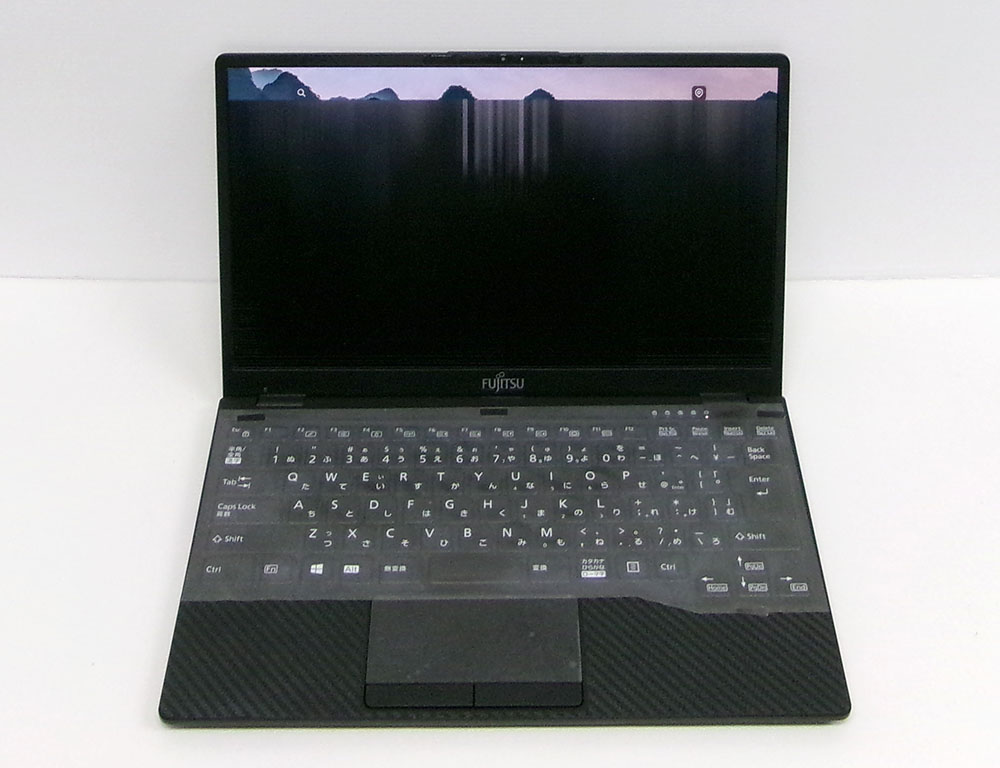

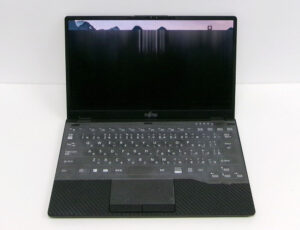

液晶の上部しか表示されないとお持ち込みです。
一番上の部分だけは映っていますが、そこから下は真っ黒です。

状態からすると液晶破損しているようです。
液晶パネル交換予定でお預かりしました。

診断と液晶の確認をしていきます。

富士通のモバイルパソコンはだいたい同じような形状をしています。

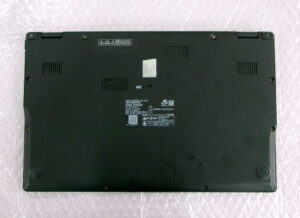

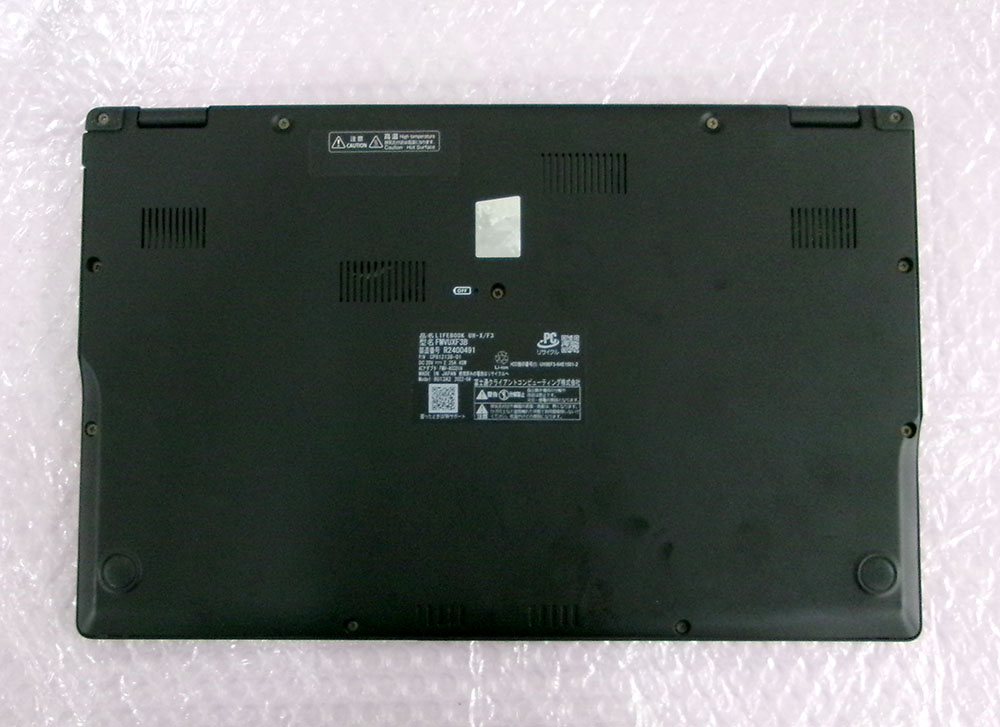

裏面のネジを取ると簡単に裏蓋が外せます。

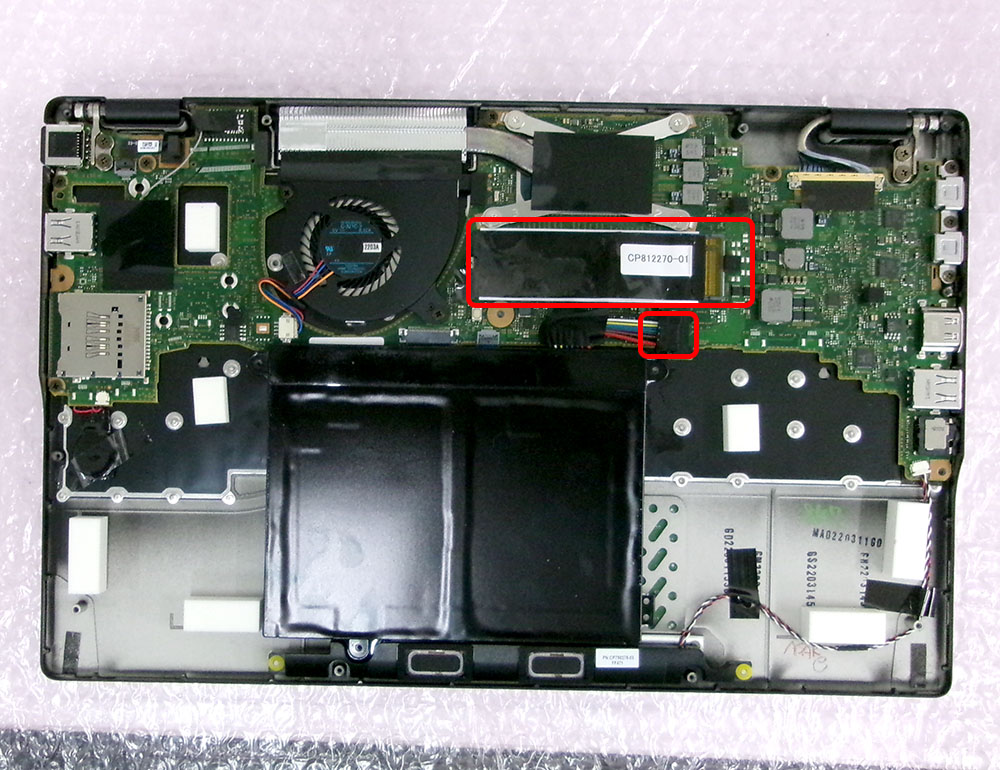

バッテリーコネクターを抜いてから、SSDを取り外します。

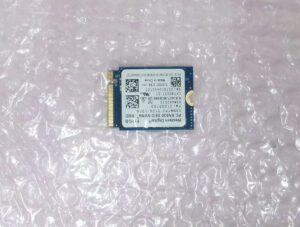

SSDは2230サイズの小型M.2でした。

2280サイズのアダプターで取り付けられていますので、2280を使った方が良いのではないかと思いますね。
SSDは別パソコンで診断して正常確認しました。
ディスプレイコネクターを外し、外部モニターでメモリーテストもおこない、正常確認しました。

液晶の型番を確認するため分解を進めます。

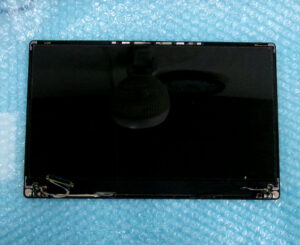

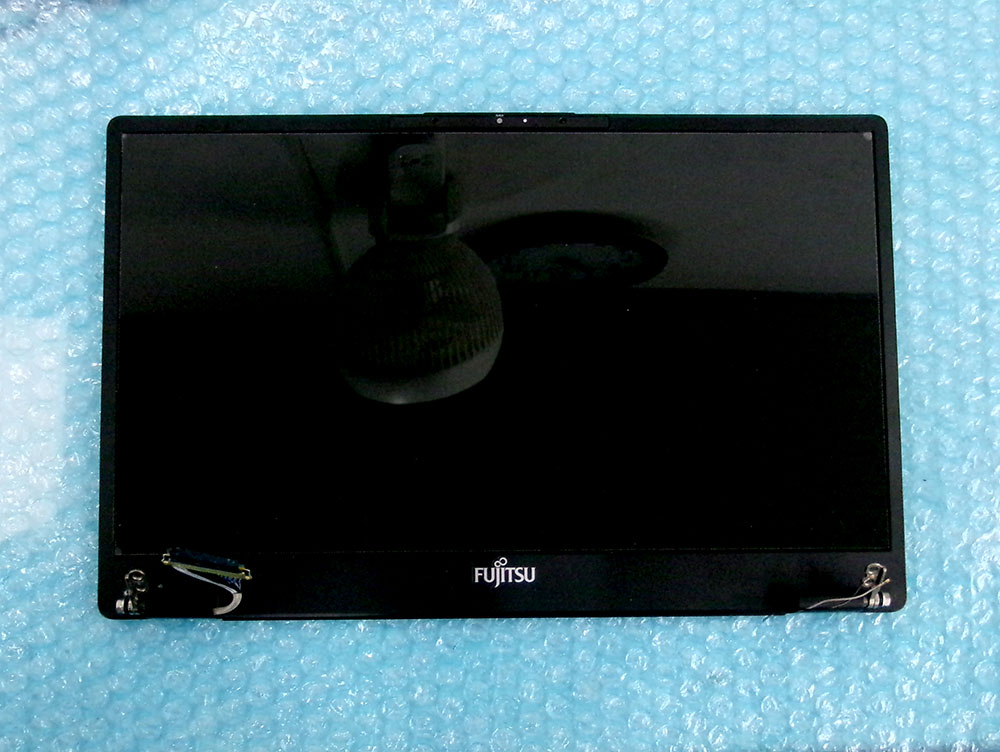

液晶ベゼルは細くて薄いので、取り外しは慎重におこないます。

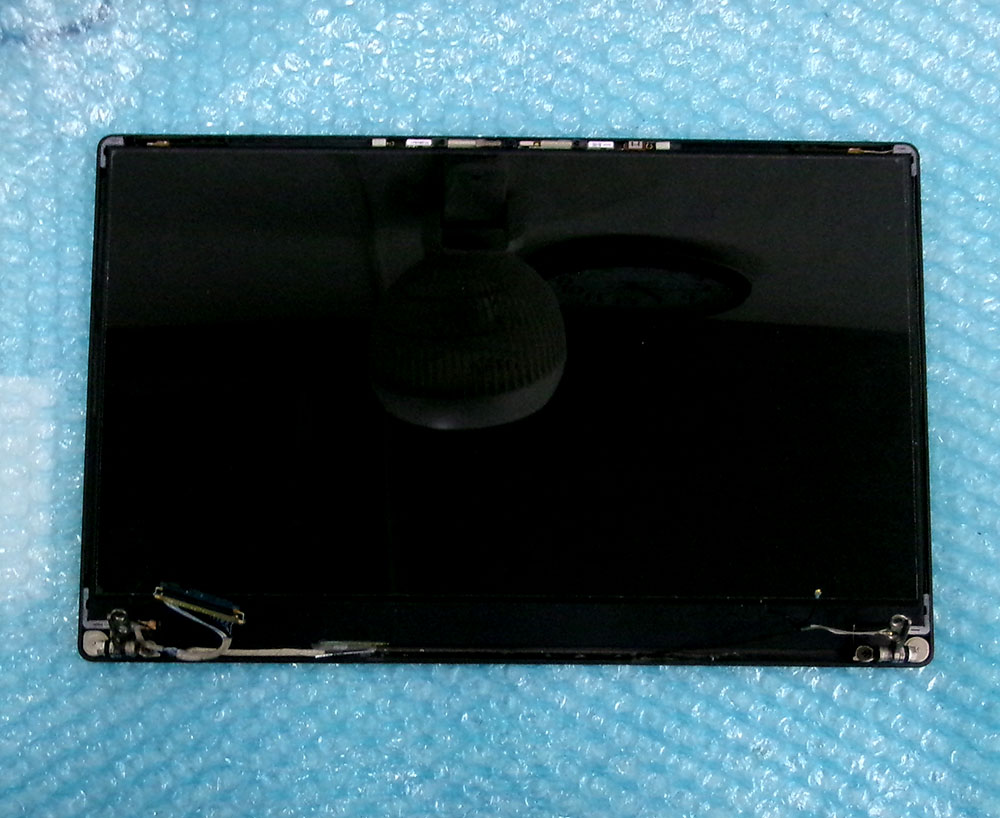

最近の液晶パネルは両面テープで貼り付けが多いのですが、今回はテープはなくそのままはめられているだけでした。

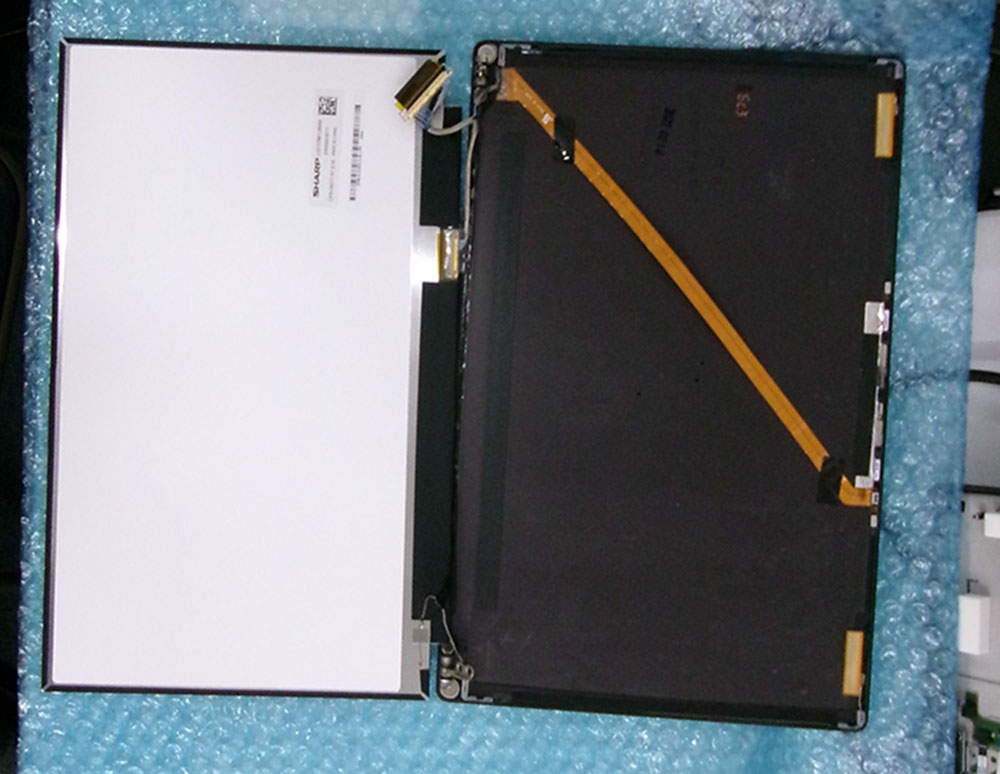

取り外して液晶パネルの型番を確認しました。

液晶サイズが13インチということで、金額は少し高めです。
一般的な解像度の物であれば、15.6インチの物の方が単価は安くなります。
13インチや17インチのものは高くなりがちです。

国内発送品が見つかりましたので、早めに入荷しました。

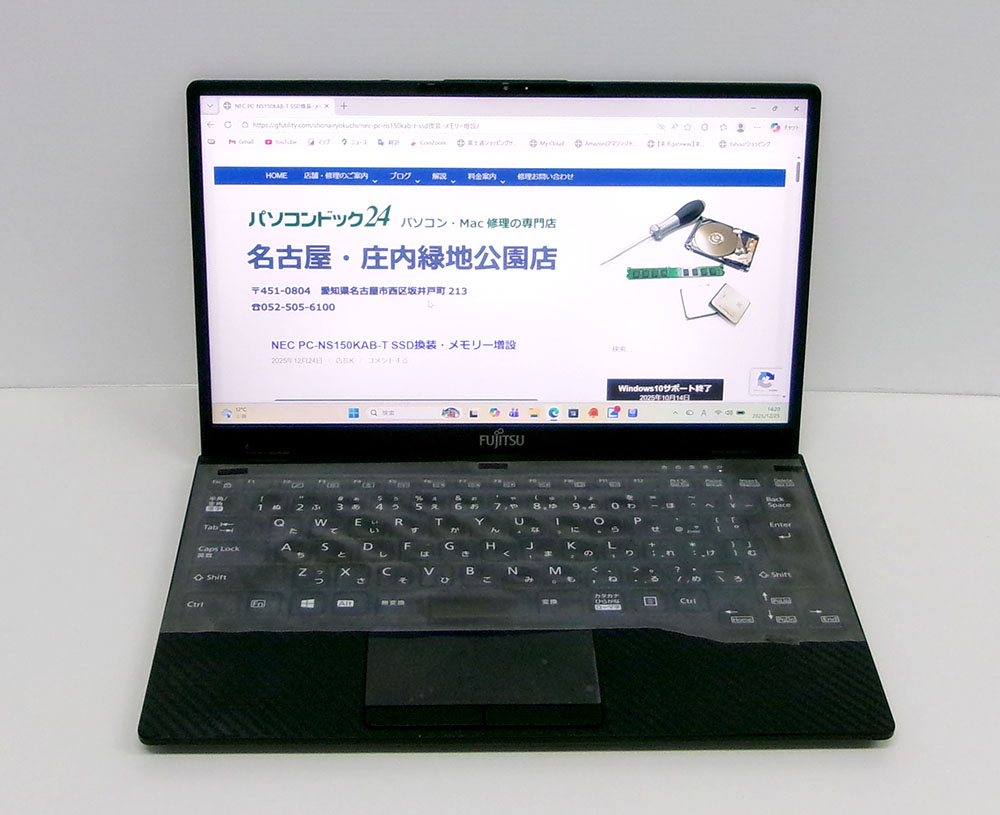

交換して正常に映るのを確認してから、元通りに組み立てます。

組み立ててから数時間の動作チェックをして、問題ないのを確認しました。

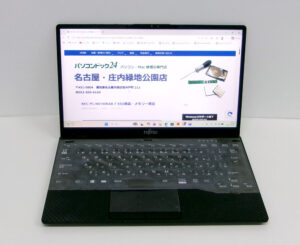

全体的に機能確認して修理完了です。

小型・薄型のモバイルパソコンは全体に軽く作られているため、15.6インチサイズのパソコンより強度が不足しがちです。
移動時も含めて丁寧に扱う必要があります。
液晶パネルも割れやすいので気をつけて扱ってください。
