富士通 FMVF70D3W 液晶パネル交換

富士通 ESPRIMO FMVF70D3W FH70/D3　画面表示不良

富士通の一体型パソコンの液晶表示不良でご相談です。

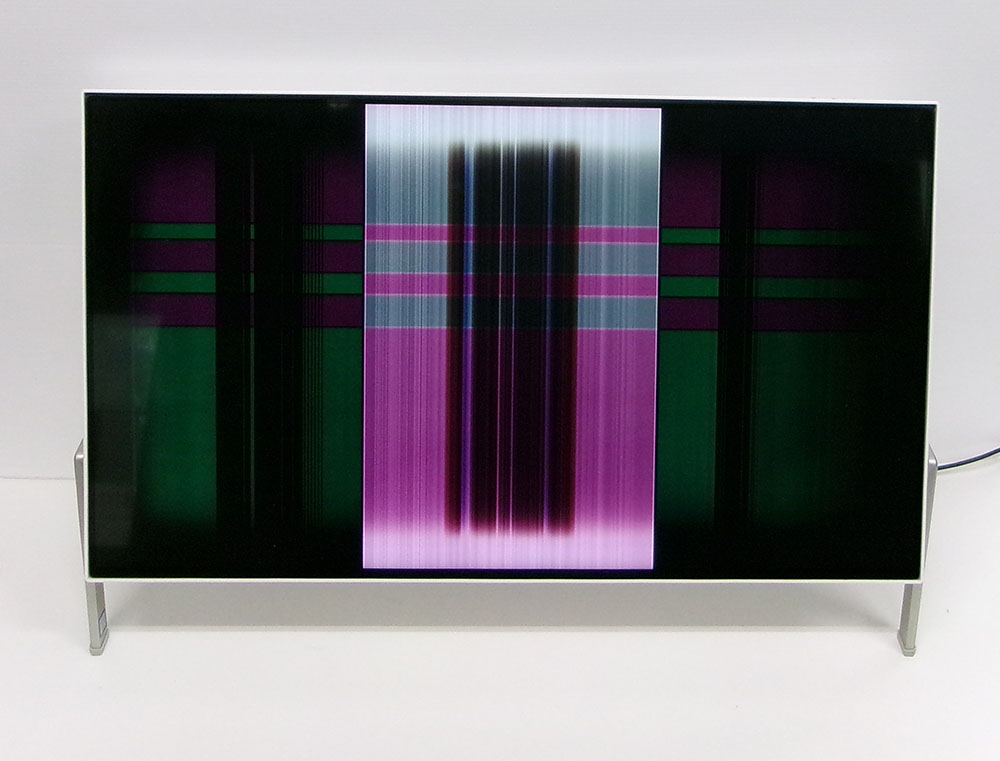

何かをぶつけたわけではないということですが、液晶の破損は間違いなさそうです。

まともに表示確認ができません。
液晶交換前提でお預かりいたしました。

一般的な診断のため分解します。

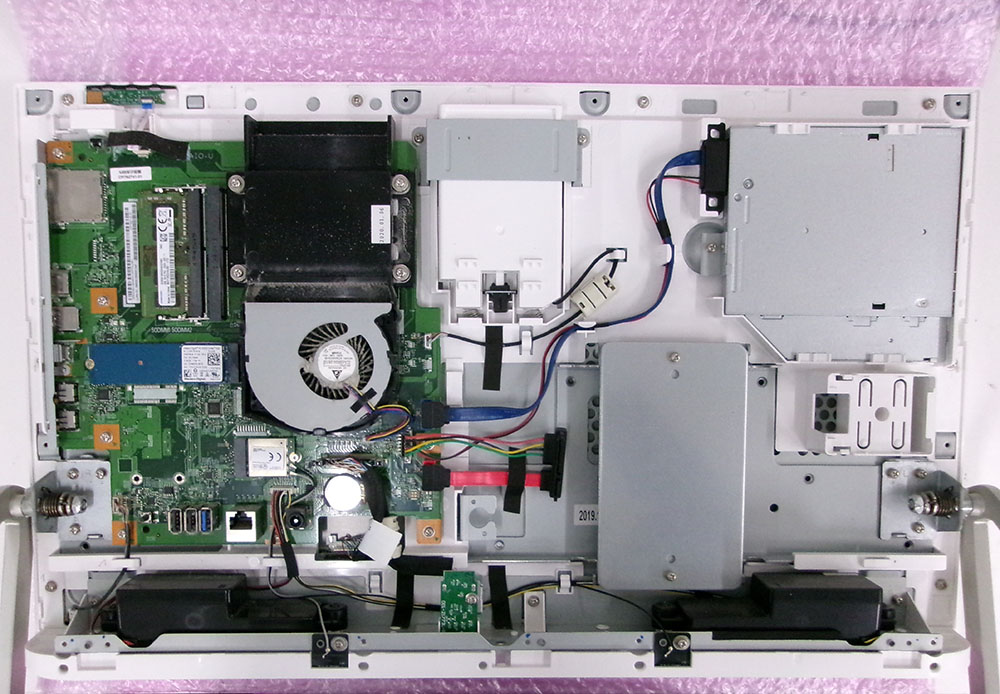

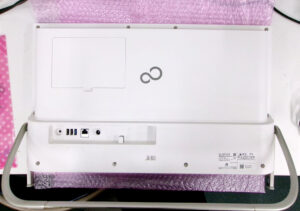

裏側のネジを取って裏蓋を外します。

SSDを取り外して作業用パソコンでSMARTのチェックをして正常を確認。
環境保全のためSSDのコピーを取っておきます。

画面が映らないためメモリーを取り外して別パソコンでテストしました。

液晶パネルの見積もりのため、液晶パネルを取り外します。
ノートパソコンの液晶パネルでも必ず液晶型番を確認しますが、一体型パソコンでは同一型番でもコネクタ位置が違うものがあったりしますので、型番と写真の確認は必須です。

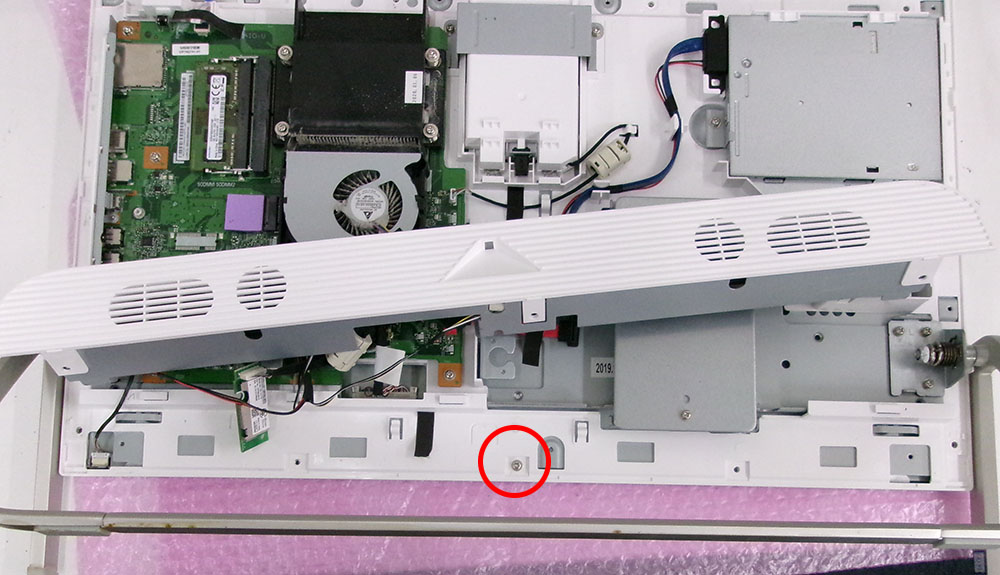

周囲にある液晶固定ネジを外しますが、一ヶ所見えないところにネジがありますので注意が必要です。

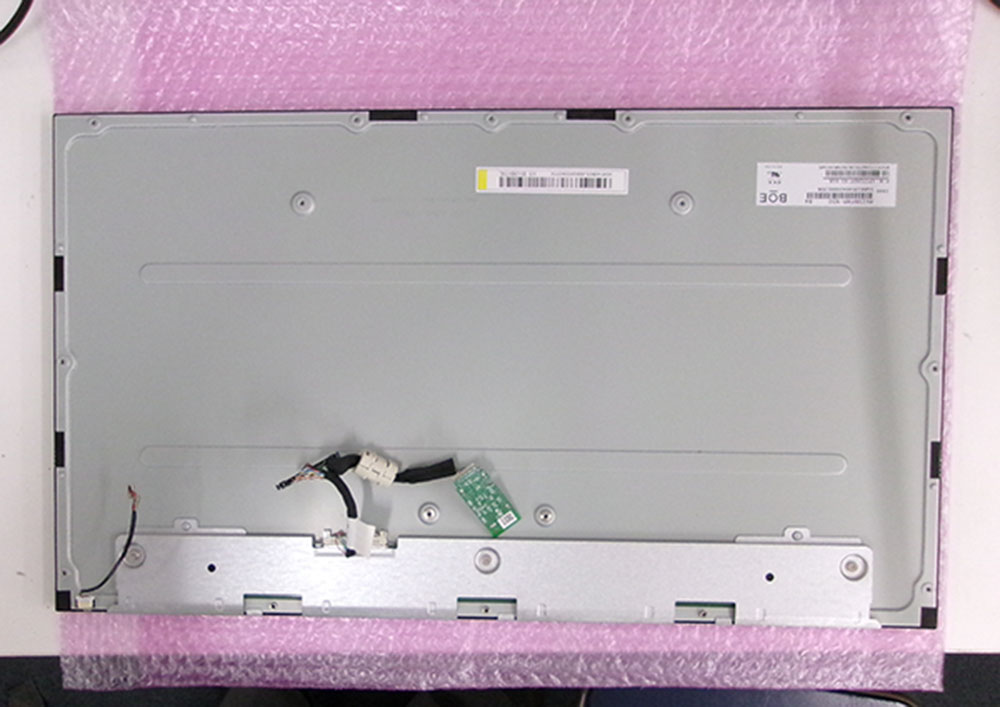

映像ケーブルとバックライトケーブルを取り外して、液晶パネルが取り外せました。

液晶型番が確認できましたので、見積もりをオーナー様に連絡し了解をいただきました。
一体型パソコンの液晶パネルは海外発送品が多く、今回も海外発送でした。
入荷を待って交換しました。

ノートパソコンの液晶パネルは中古の検証用パネルに交換して、正常に映るかどうかの検証が可能です。
しかし、一体型パソコンのパネルは手持ちがありませんので、入荷後に映るかどうかを確認することになります。
実際に映るのが確認できるまでは安心できず緊張します。

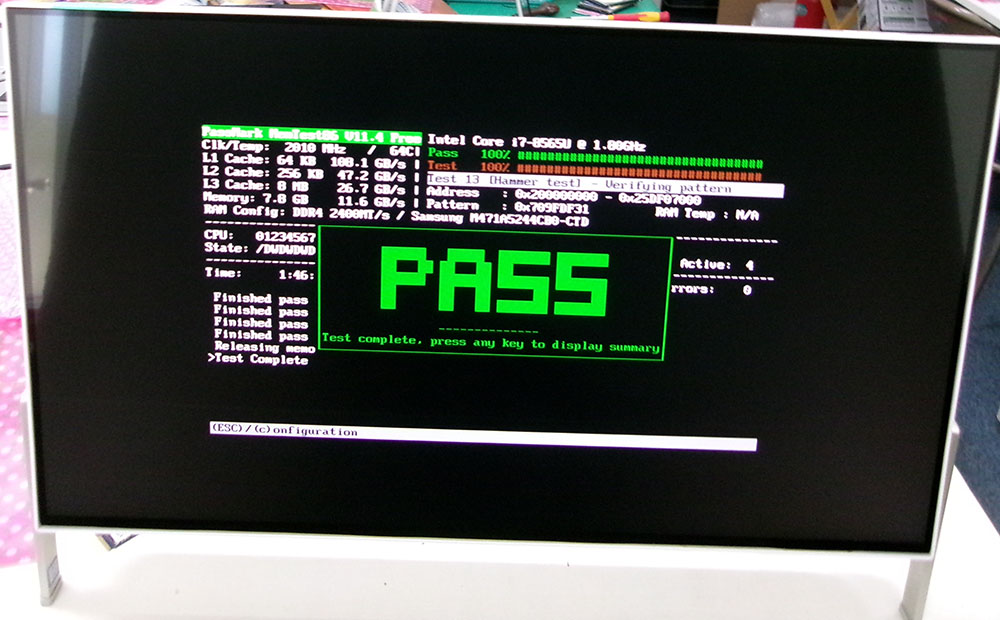

取り付けて正常表示が確認できましたので、もう一度メモリーテストを本体でおこないました。

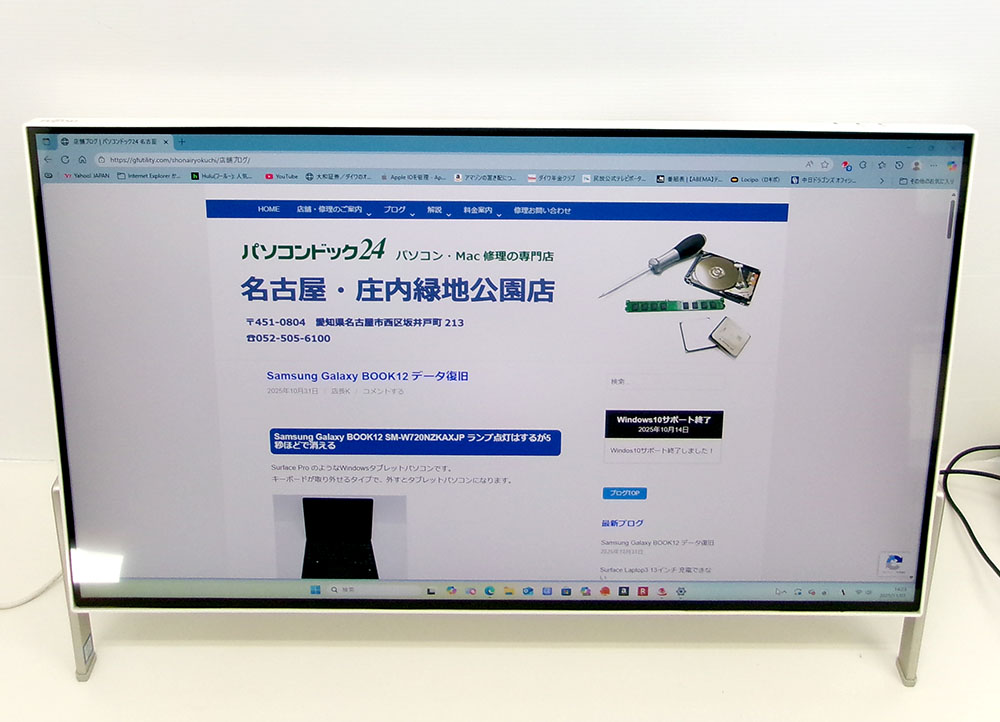

完全に組み戻してWindowsの起動確認をします。
ネット接続などの機能を確認して修理完了となりました。
